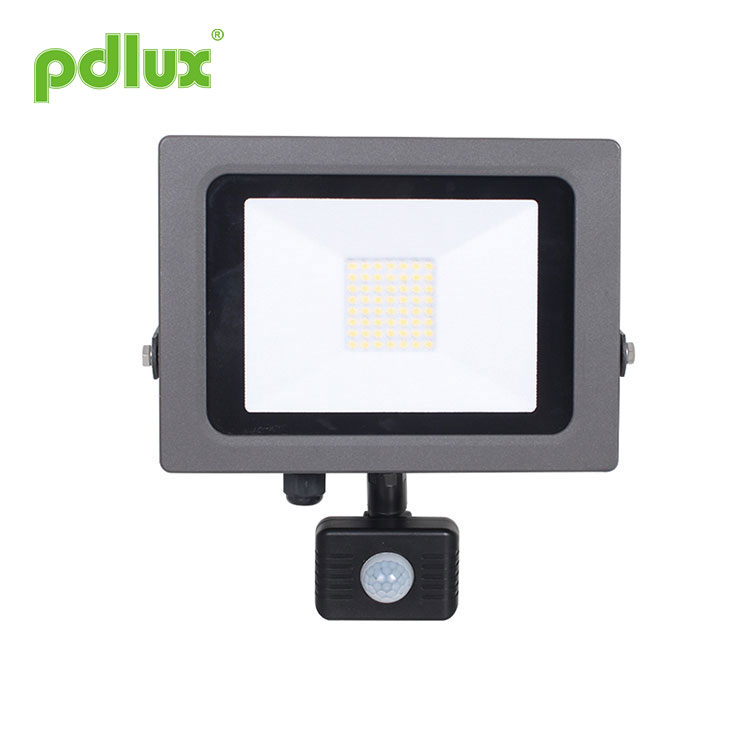

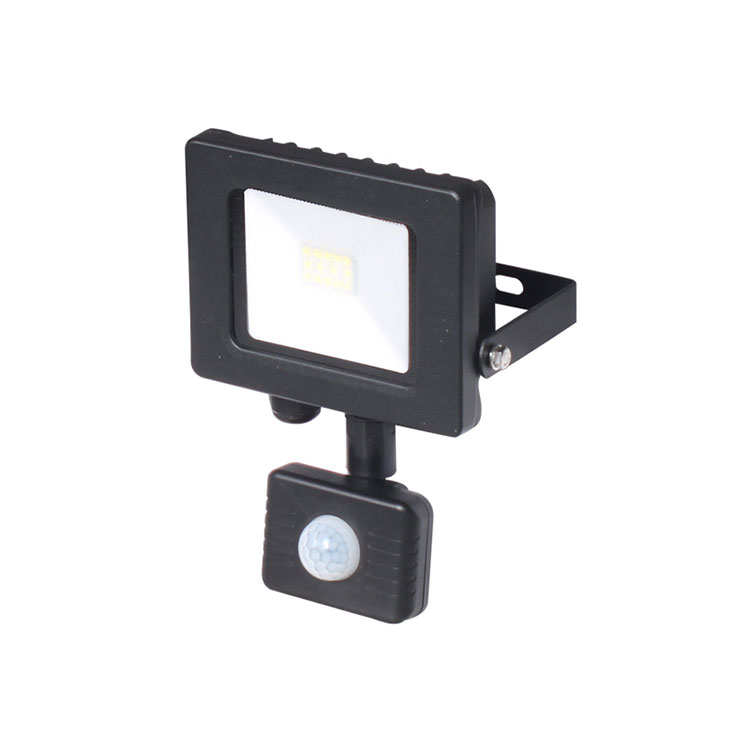

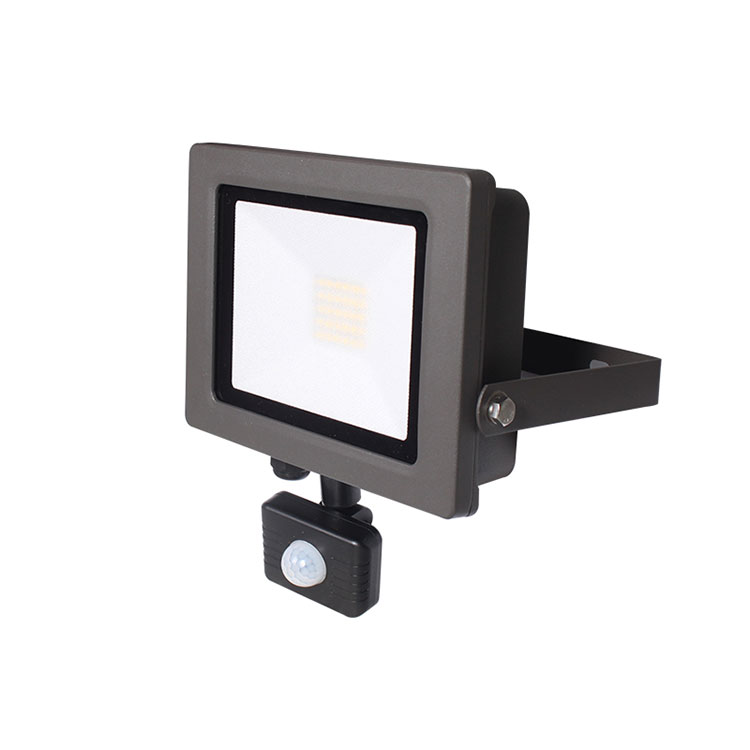

مقاوم للماء 30 واط مستشعر الأشعة تحت الحمراء LED الكاشف

PDF-30W تعليمات الأضواء الكاشفة LED بمستشعر الأشعة تحت الحمراء

ملخص

المنتج عالي الجودةنحن نلقي ضوء استشعار LED؛ فهو يعتمد كاشف حساسية جيدًا ودوائر متكاملة وSMT. فهو يجمع وظائف التشغيل الآلي والراحة والسلامة وتوفير الطاقة والتطبيق العملي. يتكون مجال الكشف الواسع من مجال الخدمة لأعلى ولأسفل ولليسار ولليمين. وهو يعمل عن طريق استقبال الأشعة تحت الحمراء للحركة البشرية. عندما يدخل الشخص إلى حقل الكشف، يمكنه بدء التحميل مرة واحدة والتعرف تلقائيًا ليلاً ونهارًا؛ إن تثبيته مريح للغاية واستخدامه واسع جدًا.

يمكن تحديد النهار والليل: يمكن تعديل التحكم في الإضاءة بحرية عندما يعمل. يمكن أن يعمل في النهار والليل عندما يتم ضبطه على وضع "الشمس" (الحد الأقصى)؛ ولكن يمكن أن يعمل فقط في نظام التحكم في الإضاءة الذي يقل عن 10 لوكس عند ضبطه على موضع "القمر" (الحد الأدنى). أما بالنسبة لنمط التعديل، يرجى الرجوع إلى نمط الاختبار.
يمكن إضافة تأخير الوقت بشكل مستمر: عندما يستقبل إشارة الحث الثانية بعد الأولى، فإنه سيحسب الوقت مرة أخرى على بقية تأخير المرة الأولى الأساسية. (ضبط الوقت)
يمكن تحديده في نطاق 10~>300 LUX. لتحويل المقبض بالكامل في اتجاه عقارب الساعة حوالي 10 لوكس، وعكس اتجاه عقارب الساعة بالكامل حوالي 300 لوكس. عند ضبط منطقة الكشف وإجراء اختبار المشي في وضح النهار، يجب عليك إدارة المقبض بالكامل في اتجاه عقارب الساعة.
يمكن تحديدها من 8 ثوانٍ (الدوران بالكامل عكس اتجاه عقارب الساعة) إلى 9 دقائق (الدوران بالكامل في اتجاه عقارب الساعة). أي حركة يتم اكتشافها قبل انقضاء هذا الوقت ستؤدي إلى إعادة تشغيل المؤقت. يوصى بتحديد أقصر وقت لضبط نطاق الاكتشاف ولإجراء اختبار المشي.

معلومات الاستشعار

اسم كل جزء

(غطاء المصباح لمادة الألومنيوم)

وفقًا لطلب المصباح، يمكنك ضبط الاستخدام الجيد لأجهزة الاستشعار وإضاءة زاوية الرؤية، وتحقيق أقصى استفادة من المنتجات المعروضة.

طريقة الإعداد: الجهد

(1) إعداد تأخير الوقت

يمكن تحديدها من 8 ثوانٍ (التدوير بالكامل عكس اتجاه عقارب الساعة) إلى 9 دقائق (التدوير بالكامل في اتجاه عقارب الساعة). أي حركة يتم اكتشافها قبل انقضاء هذا الوقت ستؤدي إلى إعادة تشغيل المؤقت. يوصى بتحديد أقصر وقت لضبط نطاق الكشف وإجراء اختبار المشي.

(2) إعداد نطاق الكشف

أدر في اتجاه عقارب الساعة لزيادة ذلك، وأدر عكس اتجاه عقارب الساعة لتقليله. يبلغ طوله 2-4 م عند الدوران إلى الحد الأقصى، و10 م عند الدوران إلى الحد الأقصى.

يمكن تحديده في نطاق 10~>300 LUX. لتحويل المقبض بالكامل في اتجاه عقارب الساعة حوالي 10 لوكس، وعكس اتجاه عقارب الساعة بالكامل حوالي 300 لوكس. عند ضبط منطقة الكشف وإجراء اختبار المشي في وضح النهار، يجب عليك إدارة المقبض بالكامل في اتجاه عقارب الساعة.

امتحان

1. مقبض تعديل الوقت (الوقت): يمكن للمستخدم تحديد وقت التأخير وفقًا للحاجة، عادةً في تركيب القياس، مقبض تعديل الوقت (الوقت) إلى الحد الأدنى، بحيث يكون فحص التثبيت سريعًا وسهلاً. بعد التثبيت يمكن أن يكون 8 ثوان ~ 9 دقائق ± 2 دقيقة وقت إطفاء الأضواء المحدد بشكل تعسفي، وضبط الوقت وتأكيد وقت الاختبار، يجب أن يكون رأس المستشعر لأسفل قدر الإمكان، حتى لا يتحرك الجزء الأمامي من إشارة المستشعر، مما يؤدي إلى أن الوقت المحدد ليس شبه؛

2. مقبض تعديل الإضاءة (LUX): يمكن للمستخدم استخدام هذا المقبض لتحديد نوع الإضاءة المحيطة (من النهار إلى الليل)، حيث يقوم المستشعر بإدخال قيمة الإضاءة الحثية التلقائية.
عادةً ما يتم عرض 3LUX في الليل، ويجب أن تكون 100LUX ~ 2000LUX قيمة أثناء النهار. ولذلك، في المرة الأولى، يمكن للمستخدم ضبط مقبض LUX وفقًا لاحتياجاته؛

3. مقبض تعديل الحساسية SENS (مقبض تعديل مسافة الكشف): أقصى مسافة كشف للمستشعر هي أقصى مسافة 10 أمتار عندما تكون درجة الحرارة المحيطة 24 درجة مئوية. إذا كانت درجة الحرارة المحيطة مرتفعة جدًا، فسيتم تقليل مسافة الكشف.
حساسية عالية في الشتاء وحساسية منخفضة في الصيف، يمكن للمستخدم ضبط مقبض SENS وفقًا لحجم المنطقة ليجعل المستشعر يستشعر تلقائيًا المسافة التي يحتاجها المستخدم.

تثبيت

ملحوظة: يرجى إحضار الأدوات التالية.

أطفئ الطاقة.
قم بفك الظفر الموجود في الأسفل. افتح فتحة السلك. سلك الطاقة وسلك التحميل مملان في الأسفل؛
قم بتثبيت الجزء السفلي على الوضع المحدد باستخدام المسمار المنفوخ؛
قم بتوصيل الطاقة والحمل بعمود سلك التوصيل وفقًا للرسم التخطيطي؛
قم بتثبيت المستشعر في الجزء السفلي، يرجى ربط المسمار وتشغيل الطاقة.

ملحوظة

يمكن للكهربائي أو الإنسان ذو الخبرة تركيبه؛
لا يمكن اعتبار كائنات الاضطرابات وجه التثبيت الأساسي؛
أمام نافذة الكشف يجب ألا تكون هناك أشياء معيقة أو مزعجة تؤثر على الكشف؛
تجنب تركيبه بالقرب من مناطق تغير درجة حرارة الهواء على سبيل المثال: مكيف الهواء، والتدفئة المركزية، وما إلى ذلك؛
من أجل سلامتك، يرجى عدم فتح الجراب إذا وجدت عقبة بعد التثبيت؛
لتجنب حدوث ضرر غير متوقع للمنتج، يرجى إضافة جهاز آمن بقوة 6 أمبير عند تثبيت مستشعر الأشعة تحت الحمراء، على سبيل المثال، المصهر والأنبوب الآمن وما إلى ذلك.

بعض المشاكل وطريقة حلها

الحمل لا يعمل:
أ. التحقق من الطاقة والحمل.
ب. إذا كان الحمل جيدًا؛
ج. إذا تسارعت سرعة مصباح المؤشر بعد الاستشعار؛
د. يرجى التحقق مما إذا كان ضوء العمل يتوافق مع التحكم في الإضاءة.

الحساسية ضعيفة:
أ. يرجى التحقق مما إذا كان هناك تأثير معيق أمام نافذة الكشف لاستقبال الإشارات؛
ب. يرجى التحقق من درجة الحرارة المحيطة.
ج. يرجى التحقق مما إذا كان مصدر الإشارات موجودًا في حقول الكشف؛
د. يرجى التحقق من ارتفاع التثبيت؛
ه. إذا كان الاتجاه المتحرك صحيحا.

لا يمكن للمستشعر إغلاق الحمل تلقائيًا:
أ. إذا كانت هناك إشارات مستمرة في مجالات الكشف؛
ب. إذا تم ضبط إعداد الوقت على الأطول؛
ج. إذا كانت القوة تتوافق مع التعليمات؛
د. إذا تغيرت درجة حرارة الهواء بالقرب من المستشعر، على سبيل المثال المكيف أو التدفئة المركزية وما إلى ذلك.

1. يمكن أن تعمل مصابيح LED التسلسلية عند تثبيت جميع الأختام في مكانها.
2. يرجى عدم إزالة المصباح الآخر أو توصيله عند تشغيله.
3. عند تلف مصابيح LED التسلسلية، تحتاج إلى فني ذي خبرة لإصلاحها باستخدام نفس مصابيح LED ذات التصنيف.

بالنسبة للمرفقات من النوع Y: في حالة تلف الكابل المرن الخارجي أو سلك وحدة الإنارة هذه، يجب استبداله حصريًا من قبل الشركة المصنعة أو وكيل الخدمة التابع له أو شخص مؤهل مماثل لتجنب المخاطر.

● يرجى التأكد من التثبيت الاحترافي.
● يرجى قطع التيار الكهربائي قبل عمليات التثبيت والإزالة.
● تأكد من قطع التيار الكهربائي لأغراض السلامة.
● تسبب التشغيل غير السليم في خسائر، والشركة المصنعة لا تتحمل أي مسؤولية.

نحن ملتزمون بتعزيز جودة المنتج وموثوقيته، ومع ذلك، فإن جميع المكونات الإلكترونية لديها احتمالات معينة لتصبح غير فعالة، الأمر الذي سيؤدي إلى بعض المشاكل. عند التصميم، أولينا اهتمامًا بالتصميمات الزائدة عن الحاجة واعتمدنا حصة السلامة لتجنب أي مشاكل.
لا ينبغي نسخ هذه التعليمات، دون إذننا، لأي أغراض أخرى.
