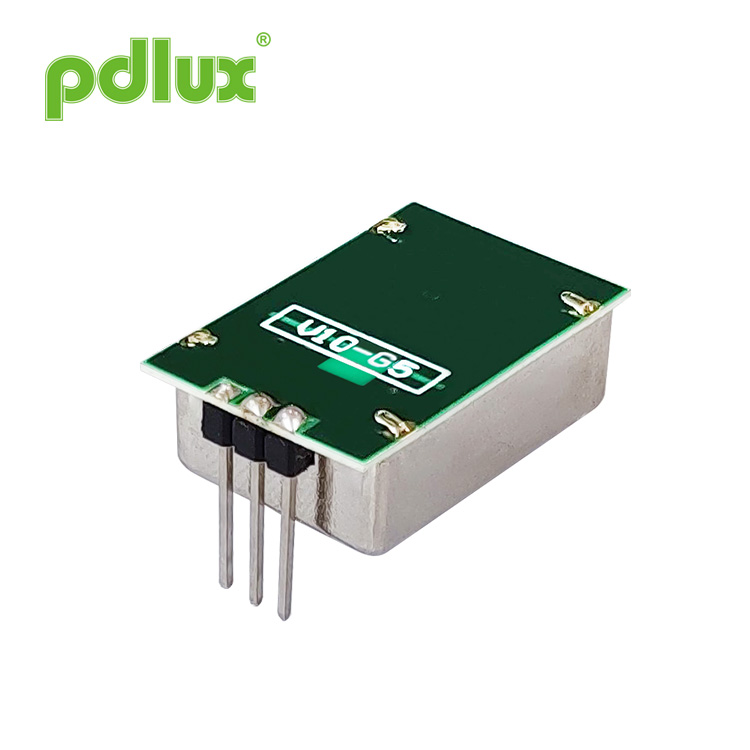

PDLUX PD-V10-G5 X-Band دوبلر وحدة استشعار الميكروويف للكشف عن الحركة

وحدة استشعار الميكروويف PDLUX PD-V10-G5 X-Band Doppler هو جهاز إرسال واستقبال مصغر من X-Band يستخدم ظاهرة إزاحة دوبلر لإحساس الحركة. تتميز الوحدة، الموجودة في علبة معدنية، بمذبذب مرنان عازل كهربائي مستقر، مما يوفر استقرارًا التشغيل على نطاق واسع من درجات الحرارة إما في وضع CW أو وضع نبض دورة التشغيل المنخفضة ومتكامل جهاز استقبال هومودين لتعزيز الحساسية والموثوقية. تتوفر عائلة الوحدات هذه إما بجهد إمداد +5 فولت أو +3 فولت.

نموذج:PD-V10-G5

إرسال استفسار

PDLUX PD-V10-G5 X-Band Doppler Motion Detector Microwave Sensor Module

دلائل الميزات

• تكلفة منخفضة • استهلاك منخفض للطاقة • حساسية عالية • الإصدارات 3V و5V المتاحة • هوائي التصحيح • متوافقة مع قواعد RoHS

التطبيقات

• مفتاح تحريض موجة اليد على الحائط • مثبت على السقف حساس حركة 360 درجة • مستشعر أمان من نوع السقف • حساس مصباح السقف • يتم تركيب أجهزة الاستشعار في المرآة الزجاجية للحمام • كشف حركة زاوية كبيرة

PD-V10-G5 عبارة عن مستشعر متنقل مصغر للغاية لجهاز إرسال واستقبال بالموجات الدقيقة على نطاق X يستخدم نظام نافذة للإرسال والاستقبال. ويتميز بكشف 360 درجة، ومستشعر حركة للكشف عن السقف، ومستشعر أمان مثبت على الحائط، ومفتاح استشعار للضوء، ومرآة زجاجية للاستشعار التلقائي للجسم، ومجموعة متنوعة من منتجات كشف الحركة بالميكروويف (الرادار) صغيرة الحجم.

يجب أن يتوافق مع قواعد تطبيق مستشعر الميكروويف، ويجب أن يكون الغلاف مصنوعًا من البلاستيك الهندسي. على سبيل المثال، اللدائن الهندسية، مثل ABS، PC، PS، إلخ حظر استخدام العبوات المعدنية المغلقة بالكامل!

وفي الاستخدام، يمكن استخدام طرق مختلفة لتوفير الطاقة وفقًا للحاجة. 1. القوة المباشرة إمداد. 2. وضع النبض لدورة التشغيل المنخفضة أو CW مزود الطاقة في وضع PWM (يمكن أن يقلل التيار تم إنشاؤها أثناء التشغيل).

PD-V10-G5 عبارة عن مستشعر ميكروويف تتطلب نتائجه وأدائه تنسيقًا لاحقًا الدوائر والخوارزميات.

يتم تقديم عائلة الوحدات PD-V10-G5 بثلاثة مواصفات: 5 فولت و3 فولت، بالإضافة إلى نطاق الجهد العام الذي يتراوح بين 3 و5 فولت.

حجم المنتجات

Products size

نمط التغطية

Coverage Pattern

معامل	ملحوظات	دقيقة	اكتب			الأعلى		الوحدات
مصدر التيار	VCC	3.0	5.0			5.25		V
نسخة الجهد المنخفض		2.8	3.0			3.5
الاستهلاك الحالي	lcc	20	35			38		أماه
وضع العمل 1	مدعوم من PWM، يمكنه التحكم في تيار العمل عند 3-15 مللي أمبير							اكتب
وضع العمل 2	وضع الجهد القياسي
عرض النبض	تيبولس	10μS (يمكن تعديلها حسب الحاجة)						في النطاق
وقت مستقر		5μSec						كن قريبًا من
درجة حرارة التشغيل	قمة	-30~+85			+100 (الحد الأقصى)			℃
درجة حرارة التخزين	Tstg	-10			+60			℃
ضوضاء		3.5		4.0			4.5	mVrms
ضبط التردد	f	24.000		24.125			24.250	غيغاهرتز
الطاقة المشعة (EIRP)	العبوس	<2.0		<2.5			<3.0	ميغاواط
تخزين الرطوبة المحيطة		10%~65%						ر.س

تحذير: يرتبط نطاق الكشف الفعلي بكسب تضخيم الإشارة للدائرة، والتخطيط العام لـ PCBA وعتبة MCU.
يتوافق تصميم الانبعاثات الإشعاعية مع لوائح لجنة الاتصالات الفيدرالية (FCC) وCE.

تذكير خاص:
نظرًا لأن السماكة الإجمالية للوحة الدائرة تبلغ 0.52 مم فقط. قد يؤدي تطبيق القوة الجانبية المفرطة على المسامير إلى كسر رقائق النحاس. مما يسبب خلل في أجهزة الاستشعار.

ملحوظات
تعتمد قوة خرج المستشعر (نطاق الكشف) على نسبة الإشارة إلى الضوضاء. أعلى أو أقل من درجة حرارة التشغيل الاسمية، يمكن أن يعمل المستشعر أيضًا، ولكن سيتم تقليل الأداء.
لتجنب تلف الأجهزة، ينبغي توخي الحذر أثناء المناولة. يجب مراعاة احتياطات التفريغ الكهروستاتيكي المناسبة (ESD) في جميع مراحل التخزين والمناولة والتجميع والاختبار.
