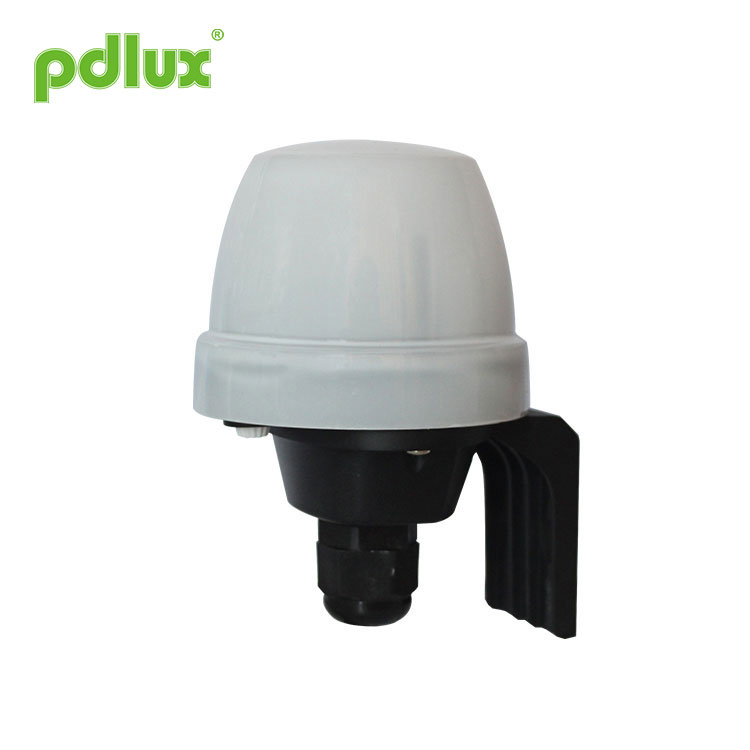

مفتاح مستشعر الخلايا الكهروضوئية المقاوم للماء ليلاً ونهارًا

تعليمات مستشعر التحكم في الضوء PD-D22-Z

ملخص

يعد مفتاح مستشعر الخلية الكهروضوئية المقاوم للماء ليلاً ونهارًا منتجًا بصريًا متقدمًا للتحكم الرقمي، والذي يمكن أن يعمل في نطاق 100-127VAC 50/60 هرتز أو 220-240VAC 50/60 هرتز، والذي يمكن تشغيله وإيقاف تشغيله تلقائيًا وفقًا للضوء المحيط . لا يتأثر بدرجة الحرارة والرطوبة المحيطة، فهو ليس مريحًا فحسب، بل عملي أيضًا. يمكنه التحكم في عبء العمل الليلي.

يستخدم MCU لحساب معلومات التبديل بدقة والتحكم الدقيق في التتابع لفتحه عند صفر الموجة الجيبية، وبالتالي فتح كل حمل. عندما تكون الموجة الجيبية صفرًا، يتم تجنب مشكلة تدفق التيار الناتج عن وضع التحكم التقليدي عند فتح الموجة الجيبية عند الجهد العالي، خاصة عندما يتلف المرحل بسبب التيار العالي الناتج عن تأثير الجهد العالي على المكثف ذو السعة الكبيرة .

يعتمد هذا المنتج وظيفة حساب الدقة الرقمية المتقدمة، والتي يمكنها توصيل الحمل عندما تكون الموجة الجيبية عند الصفر المحتمل، وبالتالي حل مشكلة تيار زيادة الحمل، وتحسين سعة الحمل بشكل كبير وإطالة عمر خدمة المنتج. يمكن لأحدث طرق التحكم في تكنولوجيا مستشعرات الإنتاج الضخم التحكم بسهولة في أي حمل. إنه منتج راقي. على الرغم من أن التكلفة قد زادت مقارنة بالإصدار التقليدي، فقد تم تحسين موثوقية المنتج وعمر الخدمة بشكل كبير. هذا المنتج يساوي اختيار راحة البال واختيار السلامة.

ملحوظة: مفتاح التحكم في الإضاءة السطحية رقمي بالكامل وطويل العمر: يمكن أن يصل عمر الخدمة إلى 5 سنوات.

تحديد

مصدر الطاقة: 100-127 فولت تيار متردد 50/60 هرتز
220-240 فولت تيار متردد، 50/60 هرتز
الحمل: 800 وات (100 فولت - 127 فولت تيار متردد 50/60 هرتز)
1500 واط (220-240 فولت تيار متردد 50/60 هرتز)
التحكم في الضوء: <5Lux-20Lux (قابل للتعديل)

وظيفة عندما يصل الدوران عكس اتجاه عقارب الساعة إلى الحد الأدنى ويكون الضوء المحيط <5Lux، سيتم تشغيل الحمل. عندما يكون الضوء المحيط أكبر من 30Lux، سيتم إيقاف الحمل. عندما يصل الدوران في اتجاه عقارب الساعة إلى الحد الأقصى ويكون الضوء المحيط <20Lux، سيتم تشغيل الحمل. عندما يكون الضوء المحيط > 70Lux، سيتم إيقاف الحمل.

يلاحظ

1. أمام مفتاح التحكم في الضوء يجب ألا يكون هناك أي عائق يؤثر عليه لاستقبال الضوء الطبيعي؛
2. أمام مفتاح التحكم في الضوء يجب ألا يكون هناك أي جسم متمايل؛
3. تجنب تثبيت الوحدة تحت الضوء.

مخطط سلك الاتصال

قم بتوصيل L و N بالطاقة؛
قم بتوصيل L′ و N بالحمل.

تثبيت

امتحان 1. استخدم مادة غير شفافة لتغطية نافذة الإضاءة الحسية عند الاختبار في النهار (الشكل 5). 2. عند تغطية هذا المعتم، سيكون الحمل قيد التشغيل. 3. عند خلع هذا المعتم، سيتم إيقاف الحمل. 4. انزع هذا المعتم بعد الاختبار.
