مستشعر رادار متكامل متعدد الوظائف من MCU

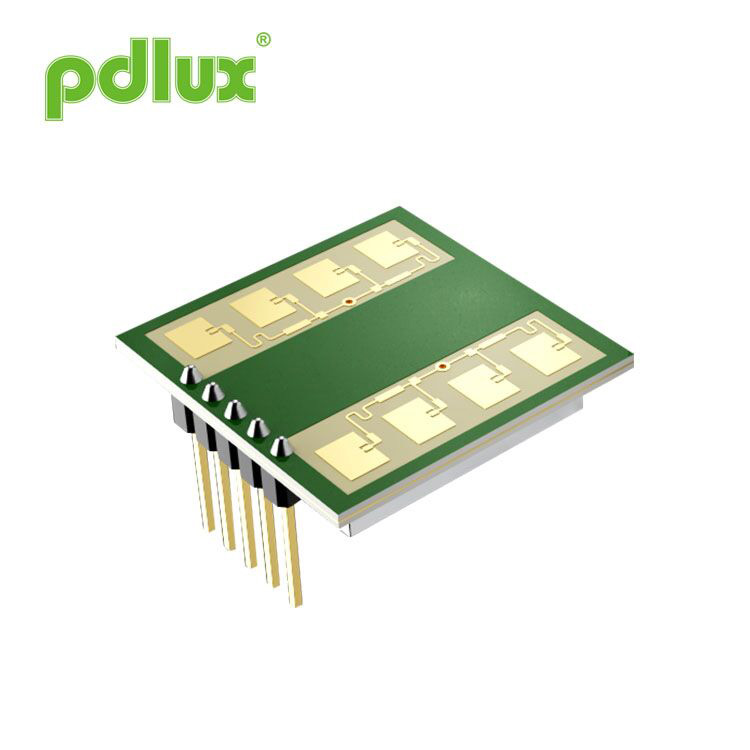

PD-V20SL عبارة عن مستشعر رادار متكامل متعدد الوظائف MCU بتردد 24.125 جيجا هرتز، وهو عبارة عن وحدة مجمعة متعددة الوظائف تم تطويرها بواسطة فريق PDLUX الفني. تتكون الوحدة من مستشعر ميكروويف ومضخم إشارة ووحدة MCU.
نموذج:PD-V20SL
إرسال استفسار
أقترح توصيل مقاومة 1-5K على التوازي عند منفذ إخراج IF.
اختر الحساسية المناسبة!
وصف
PD-V20SL عبارة عن مستشعر رادار متعدد الوظائف بتردد مركزي يبلغ 24.125 جيجا هرتز، وهو عبارة عن وحدة مجمعة متعددة الوظائف تم تطويرها بواسطة فريق PDLUX الفني. تتكون الوحدة من مستشعر ميكروويف ومضخم إشارة ووحدة MCU. تحتوي الوحدة على مجموعة متنوعة من مخرجات الوضع، وهي مناسبة لمستخدمين مختلفين لاختيار احتياجات مختلفة وتطبيقها على منتجات مختلفة، وهو منتج حاصل على براءة اختراع تم تطويره بشكل مستقل بواسطة PDLUX. يمكن استخدامه مباشرة في الحث التلقائي للكشف عن الباب، وتحريض الكشف الأمني، والتلقائي تحريض الإضاءة وغيرها من المنتجات، دقة الكشف عالية جدًا.
المعلمات الأساسية:
جهد التشغيل: 3-5 فولت
تيار التشغيل: <15 مللي أمبير
تردد التشغيل: 24 جيجا هرتز-24.25 جيجا هرتز
مسافة الكشف: 3-14 متر
وفقًا للمواصفة EN 300440، EN 62479
التوجيه الأحمر - 2014/53/EU
وفقًا للجزء 15.249 من لجنة الاتصالات الفيدرالية (FCC).
وفقًا للمعيار EN 62321، توجيه ROHS - 2011/65/EU
وفقًا لتوجيهات REACH - 1907/2006/EC
التوجيه الأحمر - 2014/53/EU
وفقًا للجزء 15.249 من لجنة الاتصالات الفيدرالية (FCC).
وفقًا للمعيار EN 62321، توجيه ROHS - 2011/65/EU
وفقًا لتوجيهات REACH - 1907/2006/EC
مقدمة لإخراج أوضاع متعددة
1. إخراج إشارة الاستشعار:
وهو يعادل إشارة التردد المنخفض التي يخرجها المستشعر مباشرة دون أي معالجة. يحتاج المستخدم إلى دائرة مضخم إشارة خارجية لاستخدام منفذ الإخراج هذا، ويمكنه تكوين دائرة مضخم الصوت بأداء مختلف وفقًا لذلك الاحتياجات.
2. إخراج الإشارة المضخمة:
تم تضخيم منفذ الإخراج هذا بواسطة دائرة تضخيم منخفضة التردد 20 هرتز - 330 هرتز (انظر المرفق). يمكن للمستخدمين الذين يستوفون عرض النطاق الترددي هذا استخدام منفذ الإخراج هذا مباشرة، ومن خلال منفذ إخراج دائرة التضخيم ومقياس الجهد 20K (مقياس الجهد في السلسلة مع مقاوم 1K-2K) يمكن ضبط الحساسية، وهو أمر مريح للغاية.
الدائرة المرجعية
ملحوظة: دائرة مكبر الصوت المدمجة هي التكوين القياسي لهذه الوحدة، إذا كان عرض النطاق الترددي لدائرة مكبر الصوت هذه غير كافٍ، فيمكننا تخصيصها وفقًا لاحتياجات المستخدم.
3. مخرجات تنفيذ MCU:منفذ الإخراج هذا هو بالفعل منفذ إخراج التنفيذ بعد تضخيم المستشعر ومعالجته بواسطة MCU. يكتشف المستشعر حركة الجسم ويخرج مخرج نبضة تنفيذ مدتها ثانية واحدة (يمكن تخصيص طول نبضة الخرج وفقًا لاحتياجات المستخدم). يمكن تطبيقه مباشرة على أجهزة استشعار الأبواب الأوتوماتيكية، ويمكن أيضًا تطبيقه على منتجات كاشف الرادار التي تلبي هذا المطلب. يمكن توصيل منفذ الإخراج هذا بمقاوم 4.7K لتشغيل مؤشر LED.
4. نصائح التطبيق:
نظرًا لأن PD-V20SL عبارة عن دائرة كشف متنقلة + دائرة تضخيم إشارة + MCU مجموعة متنوعة من النواتج، يحتاج المستخدمون فقط إلى إضافة أداء جيد لجزء مصدر الطاقة، ويمكن أن يشكل مقياس الجهد بالإضافة إلى ضوء مؤشر أنبوب الضوء مستشعر باب أوتوماتيكيًا كاملاً. من أجل جعل أداء المنتج مستقرًا وموثوقًا، فإن هذا المنتج لديه متطلبات عالية نسبيًا لإمدادات الطاقة، وأداء مستقر، ومعامل تموج صغير، وأداء ممتاز ضد التداخل لمصدر الطاقة مهم جدًا.
4.1. تكوين مصدر الطاقة: الشكل التالي هو مصدر طاقة واسع لتحويل الجهد. يمكن أن يكون جهد الإدخال مباشرة تستخدم في نطاق AC12V-24V، أو الجهد DC12V-35V. تعد جودة مصدر الطاقة مهمة للغاية، لذلك يجب تخطيط ثنائي الفينيل متعدد الكلور بعناية عند تصميم مصدر الطاقة، لأن اختيار دائرة أساسية معقولة هو واحد فقط منها، وتوزيع المكونات على لوحة الدائرة وعقلانية سوف تنتج الأسلاك أداء مختلفا. يتمتع مصدر الطاقة ذو الأداء الجيد بأداء ممتاز ضد التداخل ومعامل تموج منخفض للغاية. يعتبر مصدر الطاقة الممتاز أساس التشغيل المستقر لـ PD-V20SL. الدوائر التالية هي للإشارة فقط.
5. دائرة تنفيذ التتابع
يتم اختيار هذا الجزء من الدائرة وفقًا لاحتياجات المستخدم. تتمتع أجهزة استشعار الأبواب الأوتوماتيكية التقليدية بتحكم مختلف طرق، ولها الفولتية التحكم المختلفة، وفيما يلي الدائرة المرجعية للتحكم في التتابع 12V، ويمكن أيضا التحكم فيها بواسطة أنبوب MOS، ومرحل القصب، والاقتران الكهروضوئي، وما إلى ذلك.
6. إضافة الجهد تعديل حساسية الكشف
من أجل التحكم في مسافة الكشف، يمكن توصيل PD-V20SL بمقياس جهد تعديل الحساسية الخارجية، بحيث يمكن التحكم في مسافة الكشف ضمن النطاق المناسب من خلال مقياس الجهد، ويمكن أن تشير طريقة الاتصال إلى مخطط الاتصال التالي.
تم عرض المكونات وأنظمة التطبيق المختلفة لمنتجات مستشعر الرادار متعدد الوظائف PD-V20SL أعلاه. في بالإضافة إلى الوظائف المذكورة أعلاه مع الاستخدام المستقل، يمكن أيضًا تطويرها بشكل ثانوي وفقًا للمتطلبات المختلفة المستخدمين للوظائف، بحيث يمكن للمنتج تخصيص وظائف مختلفة وفقًا للاحتياجات الفردية للمستخدمين.
7. تخصيص وظيفة المستخدم
7.1. تخصيص وظيفة الكشف:
بكل بساطة، فهذا يعني نوع المنتج الذي يتم استخدامه من أجله. على سبيل المثال، عند استخدامها في منتجات مستشعرات الأبواب الأوتوماتيكية، فإن وحدة MCU ينتج إشارة نبضية، ويمكن للمستخدمين ذوي المتطلبات الخاصة وصف المتطلبات بوضوح، ويمكننا تصميم البرنامج وفقا لاحتياجات المستخدمين. يمكن للمستخدمين أيضًا توصيل وحدة MCU عند مخرج النبض وتصميم جميع الوظائف اللاحقة بأنفسهم، وهو مناسب للمستخدمين لتخصيصه.
7.2. بالنسبة لمنتجات أجهزة الاستشعار الأمنية:
يمكن استخدامها لمنتجات الأمان المزيد من البرامج، يمكننا دعم التطوير المستقل للمستخدمين؛ أو يقترح المستخدم أ الحل، ستقوم PDLUX بكتابة البرنامج وفقًا للحل الذي يقترحه المستخدم.
7.3. لمنتجات الإضاءة الأوتوماتيكية:
يمكن لـ PD-V20SL إرسال احتياجات مستشعرات الإضاءة الأوتوماتيكية البسيطة ومنخفضة التكوين، ويمكن للمستخدمين تكوين دائرة التنفيذ الفوقي على منفذ إخراج MCU لتشكيل دائرة ومنتجات استشعار بسيطة.
8. دعم المستخدمين لتطوير وظائف شخصية
توفر وحدة PD-V20SL وظيفة كتابة البرامج المفتوحة. أي أنه يمكن للمستخدمين كتابة البرامج وفقًا لخصائصها منتجاتهم الخاصة، والكتابة مباشرة من 5 منافذ، ويمكنهم تطوير الميزات والوظائف الشخصية بشكل مستقل المنتجات، وكتابة الوظائف المختلفة التي يريدها المستخدمون بسهولة من خلال البرامج.
9. الاحتياطات
9.1. وينبغي إيلاء الاهتمام لحماية الكهرباء الساكنة في عملية الإنتاج.
9.2. نظرًا لأن سمك لوحة الدائرة يبلغ 1.2 مم فقط، فلا يمكن الضغط على رأس الدبوس بشكل مفرط، خاصة المفرط يمكن أن تؤدي القوة على الجانب بسهولة إلى كسر الدائرة الداخلية وتلف المستشعر.
9.3. تتمتع أجهزة استشعار الرادار ذات النطاق K بمتطلبات خاصة فيما يتعلق بالمادة وسمك الهيكل. مادة القشرة العامة مصنوع من بلاستيك ABS الهندسي، بسمك 1.5-3 مم. المسافة بين الهوائي المستوي للمستشعر وبيننا هي 5-7 مم، والتي يجب مطابقتها وتعديلها وفقًا للتثبيت التجريبي الفعلي. يجب عدم استخدام الدروع المعدنية في المقدمة المستشعر، وإلا فلن يتمكن المستشعر من اكتشاف الأجسام المتحركة من الأمام بشكل صحيح.
يعمل PD-V20SL على تبسيط عملية تطوير المنتج. دقة الكشف عن المنتج عالية، طالما أن مصدر الطاقة والمشغل مجهزان وفقًا للحاجة، يمكن لقطعة واحدة فقط من PD-V20SL إكمال مستشعر الباب التلقائي، ومستشعر الأمان، ومنتجات المصابيح الحثية التلقائية. استهلاكها للطاقة هو فقط ثلث استهلاك أجهزة الاستشعار التقليدية. يمكن تصميم طريقة الإنتاج وفقًا للاحتياجات الفردية لمختلف المستخدمين، بحيث يمكن لجهاز الاستشعار المدمج إنتاج وظائف مختلفة.
جهاز استشعار الرادار متعدد الوظائف المدمج PD-V20SL هو منتج تم تطويره وحصل على براءة اختراع بواسطة PDLUX، ويمكن لـ PDLUX تقديم الدعم الفني.
تمت برمجة هذا الدليل ليناسب المحتوى الحالي لهذا المنتج ويخضع للتغيير والتعديل دون إشعار الشركة المصنعة!
دون الحصول على إذن من الشركة، يمنع منعا باتا إعادة إنتاج محتويات هذا الدليل لأغراض أخرى.
وهو يعادل إشارة التردد المنخفض التي يخرجها المستشعر مباشرة دون أي معالجة. يحتاج المستخدم إلى دائرة مضخم إشارة خارجية لاستخدام منفذ الإخراج هذا، ويمكنه تكوين دائرة مضخم الصوت بأداء مختلف وفقًا لذلك الاحتياجات.
2. إخراج الإشارة المضخمة:
تم تضخيم منفذ الإخراج هذا بواسطة دائرة تضخيم منخفضة التردد 20 هرتز - 330 هرتز (انظر المرفق). يمكن للمستخدمين الذين يستوفون عرض النطاق الترددي هذا استخدام منفذ الإخراج هذا مباشرة، ومن خلال منفذ إخراج دائرة التضخيم ومقياس الجهد 20K (مقياس الجهد في السلسلة مع مقاوم 1K-2K) يمكن ضبط الحساسية، وهو أمر مريح للغاية.
الدائرة المرجعية
دائرة مضخم مرشح تمرير النطاق مع كسب 85 ديسيبل ونطاق عريض 20 هرتز - 330 هرتز.
ملحوظة: دائرة مكبر الصوت المدمجة هي التكوين القياسي لهذه الوحدة، إذا كان عرض النطاق الترددي لدائرة مكبر الصوت هذه غير كافٍ، فيمكننا تخصيصها وفقًا لاحتياجات المستخدم.
3. مخرجات تنفيذ MCU:منفذ الإخراج هذا هو بالفعل منفذ إخراج التنفيذ بعد تضخيم المستشعر ومعالجته بواسطة MCU. يكتشف المستشعر حركة الجسم ويخرج مخرج نبضة تنفيذ مدتها ثانية واحدة (يمكن تخصيص طول نبضة الخرج وفقًا لاحتياجات المستخدم). يمكن تطبيقه مباشرة على أجهزة استشعار الأبواب الأوتوماتيكية، ويمكن أيضًا تطبيقه على منتجات كاشف الرادار التي تلبي هذا المطلب. يمكن توصيل منفذ الإخراج هذا بمقاوم 4.7K لتشغيل مؤشر LED.
4. نصائح التطبيق:
نظرًا لأن PD-V20SL عبارة عن دائرة كشف متنقلة + دائرة تضخيم إشارة + MCU مجموعة متنوعة من النواتج، يحتاج المستخدمون فقط إلى إضافة أداء جيد لجزء مصدر الطاقة، ويمكن أن يشكل مقياس الجهد بالإضافة إلى ضوء مؤشر أنبوب الضوء مستشعر باب أوتوماتيكيًا كاملاً. من أجل جعل أداء المنتج مستقرًا وموثوقًا، فإن هذا المنتج لديه متطلبات عالية نسبيًا لإمدادات الطاقة، وأداء مستقر، ومعامل تموج صغير، وأداء ممتاز ضد التداخل لمصدر الطاقة مهم جدًا.
4.1. تكوين مصدر الطاقة: الشكل التالي هو مصدر طاقة واسع لتحويل الجهد. يمكن أن يكون جهد الإدخال مباشرة تستخدم في نطاق AC12V-24V، أو الجهد DC12V-35V. تعد جودة مصدر الطاقة مهمة للغاية، لذلك يجب تخطيط ثنائي الفينيل متعدد الكلور بعناية عند تصميم مصدر الطاقة، لأن اختيار دائرة أساسية معقولة هو واحد فقط منها، وتوزيع المكونات على لوحة الدائرة وعقلانية سوف تنتج الأسلاك أداء مختلفا. يتمتع مصدر الطاقة ذو الأداء الجيد بأداء ممتاز ضد التداخل ومعامل تموج منخفض للغاية. يعتبر مصدر الطاقة الممتاز أساس التشغيل المستقر لـ PD-V20SL. الدوائر التالية هي للإشارة فقط.
دائرة إمداد الطاقة AC/DC (للإشارة فقط)
5. دائرة تنفيذ التتابع
يتم اختيار هذا الجزء من الدائرة وفقًا لاحتياجات المستخدم. تتمتع أجهزة استشعار الأبواب الأوتوماتيكية التقليدية بتحكم مختلف طرق، ولها الفولتية التحكم المختلفة، وفيما يلي الدائرة المرجعية للتحكم في التتابع 12V، ويمكن أيضا التحكم فيها بواسطة أنبوب MOS، ومرحل القصب، والاقتران الكهروضوئي، وما إلى ذلك.
رسم تخطيطي للدائرة المرجعية لمفتاح التتابع
6. إضافة الجهد تعديل حساسية الكشف
من أجل التحكم في مسافة الكشف، يمكن توصيل PD-V20SL بمقياس جهد تعديل الحساسية الخارجية، بحيث يمكن التحكم في مسافة الكشف ضمن النطاق المناسب من خلال مقياس الجهد، ويمكن أن تشير طريقة الاتصال إلى مخطط الاتصال التالي.
مخطط اتصال الدائرة الطرفية
تم عرض المكونات وأنظمة التطبيق المختلفة لمنتجات مستشعر الرادار متعدد الوظائف PD-V20SL أعلاه. في بالإضافة إلى الوظائف المذكورة أعلاه مع الاستخدام المستقل، يمكن أيضًا تطويرها بشكل ثانوي وفقًا للمتطلبات المختلفة المستخدمين للوظائف، بحيث يمكن للمنتج تخصيص وظائف مختلفة وفقًا للاحتياجات الفردية للمستخدمين.
7. تخصيص وظيفة المستخدم
7.1. تخصيص وظيفة الكشف:
بكل بساطة، فهذا يعني نوع المنتج الذي يتم استخدامه من أجله. على سبيل المثال، عند استخدامها في منتجات مستشعرات الأبواب الأوتوماتيكية، فإن وحدة MCU ينتج إشارة نبضية، ويمكن للمستخدمين ذوي المتطلبات الخاصة وصف المتطلبات بوضوح، ويمكننا تصميم البرنامج وفقا لاحتياجات المستخدمين. يمكن للمستخدمين أيضًا توصيل وحدة MCU عند مخرج النبض وتصميم جميع الوظائف اللاحقة بأنفسهم، وهو مناسب للمستخدمين لتخصيصه.
7.2. بالنسبة لمنتجات أجهزة الاستشعار الأمنية:
يمكن استخدامها لمنتجات الأمان المزيد من البرامج، يمكننا دعم التطوير المستقل للمستخدمين؛ أو يقترح المستخدم أ الحل، ستقوم PDLUX بكتابة البرنامج وفقًا للحل الذي يقترحه المستخدم.
7.3. لمنتجات الإضاءة الأوتوماتيكية:
يمكن لـ PD-V20SL إرسال احتياجات مستشعرات الإضاءة الأوتوماتيكية البسيطة ومنخفضة التكوين، ويمكن للمستخدمين تكوين دائرة التنفيذ الفوقي على منفذ إخراج MCU لتشكيل دائرة ومنتجات استشعار بسيطة.
8. دعم المستخدمين لتطوير وظائف شخصية
توفر وحدة PD-V20SL وظيفة كتابة البرامج المفتوحة. أي أنه يمكن للمستخدمين كتابة البرامج وفقًا لخصائصها منتجاتهم الخاصة، والكتابة مباشرة من 5 منافذ، ويمكنهم تطوير الميزات والوظائف الشخصية بشكل مستقل المنتجات، وكتابة الوظائف المختلفة التي يريدها المستخدمون بسهولة من خلال البرامج.
9. الاحتياطات
9.1. وينبغي إيلاء الاهتمام لحماية الكهرباء الساكنة في عملية الإنتاج.
9.2. نظرًا لأن سمك لوحة الدائرة يبلغ 1.2 مم فقط، فلا يمكن الضغط على رأس الدبوس بشكل مفرط، خاصة المفرط يمكن أن تؤدي القوة على الجانب بسهولة إلى كسر الدائرة الداخلية وتلف المستشعر.
9.3. تتمتع أجهزة استشعار الرادار ذات النطاق K بمتطلبات خاصة فيما يتعلق بالمادة وسمك الهيكل. مادة القشرة العامة مصنوع من بلاستيك ABS الهندسي، بسمك 1.5-3 مم. المسافة بين الهوائي المستوي للمستشعر وبيننا هي 5-7 مم، والتي يجب مطابقتها وتعديلها وفقًا للتثبيت التجريبي الفعلي. يجب عدم استخدام الدروع المعدنية في المقدمة المستشعر، وإلا فلن يتمكن المستشعر من اكتشاف الأجسام المتحركة من الأمام بشكل صحيح.
يعمل PD-V20SL على تبسيط عملية تطوير المنتج. دقة الكشف عن المنتج عالية، طالما أن مصدر الطاقة والمشغل مجهزان وفقًا للحاجة، يمكن لقطعة واحدة فقط من PD-V20SL إكمال مستشعر الباب التلقائي، ومستشعر الأمان، ومنتجات المصابيح الحثية التلقائية. استهلاكها للطاقة هو فقط ثلث استهلاك أجهزة الاستشعار التقليدية. يمكن تصميم طريقة الإنتاج وفقًا للاحتياجات الفردية لمختلف المستخدمين، بحيث يمكن لجهاز الاستشعار المدمج إنتاج وظائف مختلفة.
جهاز استشعار الرادار متعدد الوظائف المدمج PD-V20SL هو منتج تم تطويره وحصل على براءة اختراع بواسطة PDLUX، ويمكن لـ PDLUX تقديم الدعم الفني.
تمت برمجة هذا الدليل ليناسب المحتوى الحالي لهذا المنتج ويخضع للتغيير والتعديل دون إشعار الشركة المصنعة!
دون الحصول على إذن من الشركة، يمنع منعا باتا إعادة إنتاج محتويات هذا الدليل لأغراض أخرى.
المنتجات الحاصلة على براءة اختراع، سيتم مقاضاة المنتجات المقلدة!
