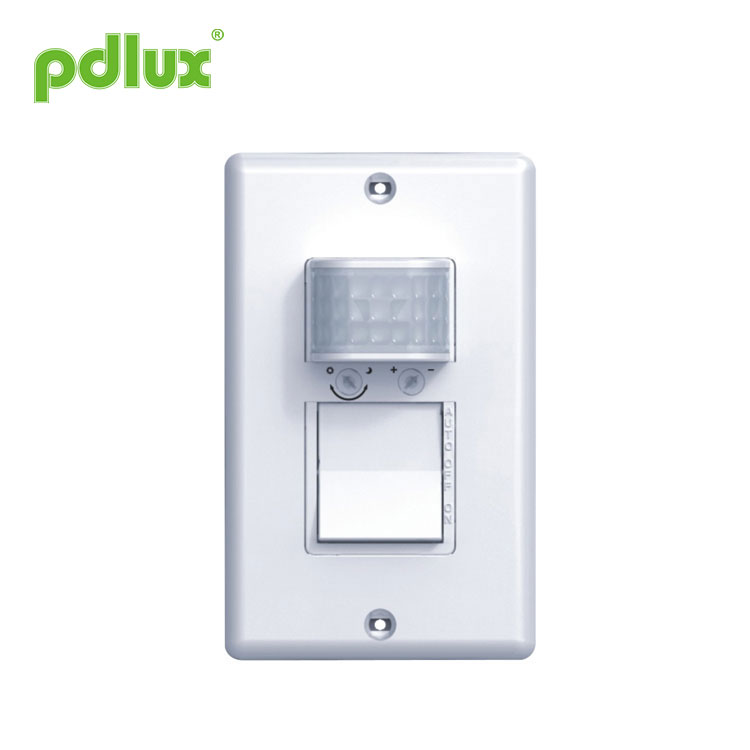

الأشعة تحت الحمراء للكشف عن الإنسان مستشعر الحركة بالأشعة تحت الحمراء
باعتبارنا شركة تصنيع محترفة، نود أن نقدم لك مستشعر الحركة بالأشعة تحت الحمراء للكشف عن الإنسان بالأشعة تحت الحمراء. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.
نموذج:PD-PIR124-V3
إرسال استفسار
كاشف الإنسان بالأشعة تحت الحمراء مستشعر الحركة بالأشعة تحت الحمراء
طلب
يمكن استخدام PD-PIR124-V3 للتبديل التلقائي للمصابيح المتوهجة والمصابيح الكهربائية الموفرة للطاقة. تتميز الوحدة أيضًا بمفتاح تجاوز يدوي يمكن استخدامه لإبقاء الأضواء مطفأة أثناء احتلال المنطقة، وهو ما قد يكون مرغوبًا فيه في غرف الاجتماعات والمناطق الأخرى أثناء عروض الشرائح أو الأفلام. يتم تركيب الوحدة بدلاً من مفتاح الجدار أحادي القطب ويتم وضعها في صندوق حائط قياسي. تتطلب الوحدة اتصالاً أرضيًا.
عملية
يستخدم PD-PIR124-V3 تقنية الكشف عن الأشعة تحت الحمراء السلبية (PIR) لمراقبة الغرفة. عندما يمر شخص ما داخل منطقة الاستشعار أو خارجها، يكتشف المستشعر الحركة ويقوم بتشغيل الأضواء. ستظل الأضواء مضاءة طالما كان هناك راكب يتحرك عبر مناطق الاستشعار.
يمنع تعديل وقت إيقاف التشغيل المتأخر الأضواء من إيقاف التشغيل عندما تكون المساحة مشغولة. من أجل إبقاء الأضواء مضاءة، يجب على الشخص المرور عبر منطقة الاستشعار مرة واحدة على الأقل خلال الفاصل الزمني المحدد لإيقاف التشغيل المؤجل. يومض مؤشر LED في كل مرة تكتشف فيها الوحدة نشاطًا في مناطق الاستشعار. عندما تكون المساحة التي يراقبها المستشعر غير مشغولة طوال الفترة الزمنية التي تم اختيارها كفاصل زمني مؤجل لإيقاف التشغيل، ستقوم الوحدة بإيقاف تشغيل الأضواء.
التحكم اليدوي في التجاوز بالضغط على زر
للتحكم اليدوي، يتميز PD-PIR124-V3 بمفتاح ضغط مريح. اضغط على زر الضغط على "ON"، وسيعمل المستشعر على تشغيل الأضواء. اضغط على زر الضغط على "إيقاف التشغيل"، وسيقوم المستشعر بإيقاف تشغيل الأضواء وإبقائها مطفأة حتى لو كانت الغرفة مشغولة. هذه الميزة مفيدة بشكل خاص لعروض الشرائح أو الأفلام. يمكن إعادة تشغيل الأضواء بمجرد الضغط على الزر إلى "ON". اضغط على الزر "تلقائي"، وستعود الوحدة بعد ذلك إلى التشغيل العادي.
عندما يمر شخص ما داخل منطقة الاستشعار أو خارجها، يكتشف المستشعر الحركة ويقوم بتشغيل الأضواء.
أزياء السيارة
في هذا الوضع، ستقوم الوحدة بتشغيل الأضواء تلقائيًا عند اكتشاف الحركة. ستظل الأضواء مضاءة طالما أن الوحدة تكتشف نشاطًا في مناطق الاستشعار. ستقوم الوحدة بإيقاف تشغيل الأضواء تلقائيًا بعد أن تصبح المساحة شاغرة وانتهاء وقت الإيقاف المؤجل. يمكن أيضًا إيقاف تشغيل الأضواء يدويًا في أي وقت عن طريق الضغط على زر الضغط على "إيقاف التشغيل". هذا الوضع مرغوب فيه لتوفير الطاقة.
خيارات التعديل المحسنة
سيوفر PD-PIR124-V3 الأداء الأمثل في مجموعة واسعة من التطبيقات التجارية. هناك تعديلات اختيارية لإمكانيات تجاوز الإضاءة المحيطة ووقت إيقاف التشغيل المتأخر. ستقوم هذه التعديلات بتخصيص الأداء لتلبية احتياجات تثبيت معين. لتجنب العبث، لا يمكن الوصول إلى جميع عمليات الضبط إلا عن طريق إزالة غطاء لوحة التحكم. يمكن استخدام مفك براغي صغير مسطح الرأس لضبط مقابض التحكم.
يتم تسمية الضوابط على النحو التالي:
وقت:
تم ضبط وقت إيقاف التشغيل المؤجل مسبقًا على 8 ± 2 ثانية. تتوفر إعدادات اختيار وقت إيقاف التشغيل المؤجل: 8±2 ثانية إلى 20±3 دقائق.
ضوء:
لتحقيق أقصى قدر من توفير الطاقة في بعض التركيبات، ستمنع ميزة تجاوز الإضاءة المحيطة المستشعر من تشغيل الأضواء عندما يكون هناك ضوء شمس طبيعي وافر، بغض النظر عن الإشغال. يجب إجراء هذا التعديل عندما يكون الضوء المحيط عند مستوى لا يحتاج إلى ضوء صناعي.
تم ضبط PD-PIR124-V3 مسبقًا في المصنع دون تفعيل أي تجاوز للضوء المحيط. وهذا يعني أن الوحدة ستقوم بتشغيل الأضواء عندما تكتشف الإشغال، بغض النظر عن كمية ضوء الشمس الطبيعي الموجود.
تحديد
يجب أن يكون الجهاز المدرج هنا عبارة عن مستشعر الأشعة تحت الحمراء السلبية (PIR) من فئة المواصفات التجارية من Lexing، وهو قادر على اكتشاف انبعاثات الأشعة تحت الحمراء الصادرة عن الوجود البشري والاستجابة عن طريق تشغيل الأحمال المتوهجة. إذا لم تكتشف هذه الوحدة الحركة بعد فترة زمنية حالية، فسوف تستجيب عن طريق إيقاف تشغيل الحمل المخصص لها.
يجب أن يكون مستشعر الأشعة تحت الحمراء السلبية (PIR) لمفتاح الجدار مزودًا بزر ضغط لتوفير التشغيل/الإيقاف/التبديل التلقائي يدويًا. يجب أن يتميز مستشعر الأشعة تحت الحمراء السلبية (PIR) لمفتاح الجدار PD-PIR124-V3 بوقت تأخير إيقاف قابل للتعديل وقدرات تجاوز الإضاءة المحيطة.
الميزات والفوائد
تصميم جديد بسيط يزيل مظهر "جهاز المسح" المزعج.
يوفر مجال الرؤية بزاوية 180 درجة ما يقرب من 90 مترًا مربعًا من التغطية المناسبة للمكاتب الصغيرة وقاعات المؤتمرات وغرف الدراسة والصالات ومجموعة متنوعة من المناطق التجارية. يوفر زر الضغط المريح مفتاح تشغيل/إيقاف/إضاءة تلقائي يدويًا في أي وقت .
تعديل يدوي اختياري لإعدادات وقت إيقاف التشغيل المؤجل من 8 ±2 ثانية إلى 20 ±3 دقائق.
يسمح بإجراء تعديلات مخصصة لتحقيق أقصى قدر من توفير الطاقة.
يتراوح نطاق تجاوز الإضاءة المحيطة القابل للتعديل من حوالي 2 شمعة قدم (2 لوكس) إلى 1000 شمعة قدم (1000 لوكس) لمنع تشغيل الأضواء تلقائيًا خلال فترات الضوء الطبيعي الوافر، مما يزيد من توفير الطاقة.
يومض ضوء مؤشر LED عندما يكتشف المستشعر الحركة للتحقق من نشاط الكشف.
يمكن استخدام وحدة واحدة للإضاءة 120 فولت أو 277 فولت.
يناسب صندوق الحائط القياسي ويحل محل مفتاح الجدار أحادي القطب.
ضمان محدود لمدة خمس سنوات
مخططات الأبعاد
تثبيت
قد يحل PD-PIR124-V3 محل مفتاح الجدار أحادي القطب المثبت في صندوق الحائط القياسي. يجب تأريض الوحدة بشكل صحيح حتى تعمل. يجب وضعه على بعد 4 أقدام على الأقل من سجلات التدفئة والتهوية وتكييف الهواء (HVAC). لاحظ أنه عندما يتم تشغيل الوحدة، سيستغرق الأمر دقيقة واحدة تقريبًا لبدء التشغيل العادي.
المواصفات المادية
نطاق درجة حرارة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية
نطاق درجة حرارة التخزين: -10 درجة مئوية إلى 85 درجة مئوية
الرطوبة النسبية: 20% إلى 90% غير متكثفة
المتطلبات الكهربائية
جهد الخط: 120 فولت/تيار متردد-277 فولت/تيار متردد
ترددات التشغيل: 50/60 هرتز
تعيين الأسلاك: الخط - بني
تحميل-الأحمر
الطبيعة – الأزرق
تصنيف الحمل: 500 واط كحد أقصى.تنغستن
CFL: 3.3 أمبير عند 120 فولت / 1.5 أمبير عند 277 فولت
تعليمات مستشعر الحركة بالأشعة تحت الحمراء PD-PIR124-V3
طلب
يتم استخدام مستشعر الأشعة تحت الحمراء السلبية (PIR) على الحائط PD-PIR124-V3 لتوفير التحكم التلقائي في الإضاءة لتوفير الطاقة والراحة في مجموعة متنوعة من التطبيقات التجارية، بما في ذلك:
● المكاتب الصغيرة ● قاعات المؤتمرات ● الصالات ● غرف المعيشة
يمكن استخدام PD-PIR124-V3 للتبديل التلقائي للمصابيح المتوهجة والمصابيح الكهربائية الموفرة للطاقة. تتميز الوحدة أيضًا بمفتاح تجاوز يدوي يمكن استخدامه لإبقاء الأضواء مطفأة أثناء احتلال المنطقة، وهو ما قد يكون مرغوبًا فيه في غرف الاجتماعات والمناطق الأخرى أثناء عروض الشرائح أو الأفلام. يتم تركيب الوحدة بدلاً من مفتاح الجدار أحادي القطب ويتم وضعها في صندوق حائط قياسي. تتطلب الوحدة اتصالاً أرضيًا.
عملية
يستخدم PD-PIR124-V3 تقنية الكشف عن الأشعة تحت الحمراء السلبية (PIR) لمراقبة الغرفة. عندما يمر شخص ما داخل منطقة الاستشعار أو خارجها، يكتشف المستشعر الحركة ويقوم بتشغيل الأضواء. ستظل الأضواء مضاءة طالما كان هناك راكب يتحرك عبر مناطق الاستشعار.
يمنع تعديل وقت إيقاف التشغيل المتأخر الأضواء من إيقاف التشغيل عندما تكون المساحة مشغولة. من أجل إبقاء الأضواء مضاءة، يجب على الشخص المرور عبر منطقة الاستشعار مرة واحدة على الأقل خلال الفاصل الزمني المحدد لإيقاف التشغيل المؤجل. يومض مؤشر LED في كل مرة تكتشف فيها الوحدة نشاطًا في مناطق الاستشعار. عندما تكون المساحة التي يراقبها المستشعر غير مشغولة طوال الفترة الزمنية التي تم اختيارها كفاصل زمني مؤجل لإيقاف التشغيل، ستقوم الوحدة بإيقاف تشغيل الأضواء.
التحكم اليدوي في التجاوز بالضغط على زر
للتحكم اليدوي، يتميز PD-PIR124-V3 بمفتاح ضغط مريح. اضغط على زر الضغط على "ON"، وسيعمل المستشعر على تشغيل الأضواء. اضغط على زر الضغط على "إيقاف التشغيل"، وسيقوم المستشعر بإيقاف تشغيل الأضواء وإبقائها مطفأة حتى لو كانت الغرفة مشغولة. هذه الميزة مفيدة بشكل خاص لعروض الشرائح أو الأفلام. يمكن إعادة تشغيل الأضواء بمجرد الضغط على الزر إلى "ON". اضغط على الزر "تلقائي"، وستعود الوحدة بعد ذلك إلى التشغيل العادي.
عندما يمر شخص ما داخل منطقة الاستشعار أو خارجها، يكتشف المستشعر الحركة ويقوم بتشغيل الأضواء.
أزياء السيارة
في هذا الوضع، ستقوم الوحدة بتشغيل الأضواء تلقائيًا عند اكتشاف الحركة. ستظل الأضواء مضاءة طالما أن الوحدة تكتشف نشاطًا في مناطق الاستشعار. ستقوم الوحدة بإيقاف تشغيل الأضواء تلقائيًا بعد أن تصبح المساحة شاغرة وانتهاء وقت الإيقاف المؤجل. يمكن أيضًا إيقاف تشغيل الأضواء يدويًا في أي وقت عن طريق الضغط على زر الضغط على "إيقاف التشغيل". هذا الوضع مرغوب فيه لتوفير الطاقة.
|
مجال الرؤية يوفر PD-PIR124-V3 مجال رؤية 180 درجة مع مساحة تغطية قصوى تبلغ حوالي 90 مترًا مربعًا. أقصى مسافة استشعار أمام المستشعر هي 8 م، وفي كل جانب 6 م. تكتشف منطقة "الحركة الصغيرة" حركات الجسم الصغيرة نسبيًا وتسمح للأضواء بالبقاء مضاءة على الرغم من أن الشخص قد لا يتحرك على نطاق واسع في جميع أنحاء الغرفة. ما تبقى من مجال الرؤية هو منطقة "الحركة الكبيرة"، وتظهر درجة أقل من الحساسية وتتطلب حركات أكبر. |
 |
خيارات التعديل المحسنة
سيوفر PD-PIR124-V3 الأداء الأمثل في مجموعة واسعة من التطبيقات التجارية. هناك تعديلات اختيارية لإمكانيات تجاوز الإضاءة المحيطة ووقت إيقاف التشغيل المتأخر. ستقوم هذه التعديلات بتخصيص الأداء لتلبية احتياجات تثبيت معين. لتجنب العبث، لا يمكن الوصول إلى جميع عمليات الضبط إلا عن طريق إزالة غطاء لوحة التحكم. يمكن استخدام مفك براغي صغير مسطح الرأس لضبط مقابض التحكم.
يتم تسمية الضوابط على النحو التالي:
وقت:
تم ضبط وقت إيقاف التشغيل المؤجل مسبقًا على 8 ± 2 ثانية. تتوفر إعدادات اختيار وقت إيقاف التشغيل المؤجل: 8±2 ثانية إلى 20±3 دقائق.
ضوء:
لتحقيق أقصى قدر من توفير الطاقة في بعض التركيبات، ستمنع ميزة تجاوز الإضاءة المحيطة المستشعر من تشغيل الأضواء عندما يكون هناك ضوء شمس طبيعي وافر، بغض النظر عن الإشغال. يجب إجراء هذا التعديل عندما يكون الضوء المحيط عند مستوى لا يحتاج إلى ضوء صناعي.
تم ضبط PD-PIR124-V3 مسبقًا في المصنع دون تفعيل أي تجاوز للضوء المحيط. وهذا يعني أن الوحدة ستقوم بتشغيل الأضواء عندما تكتشف الإشغال، بغض النظر عن كمية ضوء الشمس الطبيعي الموجود.
تحديد
يجب أن يكون الجهاز المدرج هنا عبارة عن مستشعر الأشعة تحت الحمراء السلبية (PIR) من فئة المواصفات التجارية من Lexing، وهو قادر على اكتشاف انبعاثات الأشعة تحت الحمراء الصادرة عن الوجود البشري والاستجابة عن طريق تشغيل الأحمال المتوهجة. إذا لم تكتشف هذه الوحدة الحركة بعد فترة زمنية حالية، فسوف تستجيب عن طريق إيقاف تشغيل الحمل المخصص لها.
يجب أن يكون مستشعر الأشعة تحت الحمراء السلبية (PIR) لمفتاح الجدار مزودًا بزر ضغط لتوفير التشغيل/الإيقاف/التبديل التلقائي يدويًا. يجب أن يتميز مستشعر الأشعة تحت الحمراء السلبية (PIR) لمفتاح الجدار PD-PIR124-V3 بوقت تأخير إيقاف قابل للتعديل وقدرات تجاوز الإضاءة المحيطة.
الميزات والفوائد
تصميم جديد بسيط يزيل مظهر "جهاز المسح" المزعج.
يوفر مجال الرؤية بزاوية 180 درجة ما يقرب من 90 مترًا مربعًا من التغطية المناسبة للمكاتب الصغيرة وقاعات المؤتمرات وغرف الدراسة والصالات ومجموعة متنوعة من المناطق التجارية. يوفر زر الضغط المريح مفتاح تشغيل/إيقاف/إضاءة تلقائي يدويًا في أي وقت .
تعديل يدوي اختياري لإعدادات وقت إيقاف التشغيل المؤجل من 8 ±2 ثانية إلى 20 ±3 دقائق.
يسمح بإجراء تعديلات مخصصة لتحقيق أقصى قدر من توفير الطاقة.
يتراوح نطاق تجاوز الإضاءة المحيطة القابل للتعديل من حوالي 2 شمعة قدم (2 لوكس) إلى 1000 شمعة قدم (1000 لوكس) لمنع تشغيل الأضواء تلقائيًا خلال فترات الضوء الطبيعي الوافر، مما يزيد من توفير الطاقة.
يومض ضوء مؤشر LED عندما يكتشف المستشعر الحركة للتحقق من نشاط الكشف.
يمكن استخدام وحدة واحدة للإضاءة 120 فولت أو 277 فولت.
يناسب صندوق الحائط القياسي ويحل محل مفتاح الجدار أحادي القطب.
ضمان محدود لمدة خمس سنوات
مخططات الأبعاد
تثبيت
قد يحل PD-PIR124-V3 محل مفتاح الجدار أحادي القطب المثبت في صندوق الحائط القياسي. يجب تأريض الوحدة بشكل صحيح حتى تعمل. يجب وضعه على بعد 4 أقدام على الأقل من سجلات التدفئة والتهوية وتكييف الهواء (HVAC). لاحظ أنه عندما يتم تشغيل الوحدة، سيستغرق الأمر دقيقة واحدة تقريبًا لبدء التشغيل العادي.
تحذير: استخدم مع الأسلاك النحاسية فقط!
المواصفات المادية
نطاق درجة حرارة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية
نطاق درجة حرارة التخزين: -10 درجة مئوية إلى 85 درجة مئوية
الرطوبة النسبية: 20% إلى 90% غير متكثفة
المتطلبات الكهربائية
جهد الخط: 120 فولت/تيار متردد-277 فولت/تيار متردد
ترددات التشغيل: 50/60 هرتز
تعيين الأسلاك: الخط - بني
تحميل-الأحمر
الطبيعة – الأزرق
تصنيف الحمل: 500 واط كحد أقصى.تنغستن
CFL: 3.3 أمبير عند 120 فولت / 1.5 أمبير عند 277 فولت
