مستشعر الميكروويف عالي التردد

يتم تطبيق مستشعر الميكروويف HF على نطاق واسع في الممر أو الحمام أو المصعد أو المنزل أو الأماكن العامة الأخرى للحماية الأمنية أو توفير الطاقة. إنه ينطبق على العديد من براءات الاختراع التقنية وهو الخيار الأمثل لحياتك الذكية.

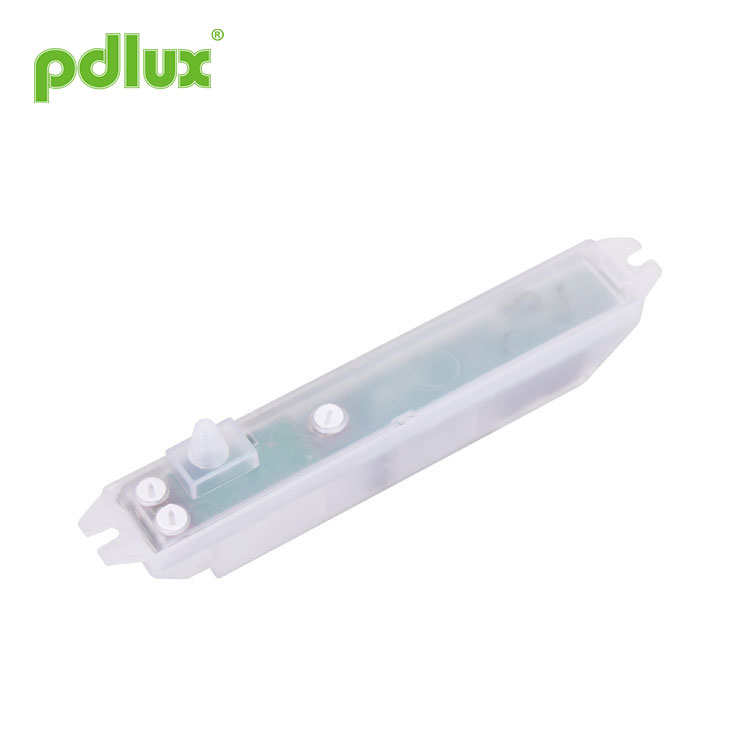

نموذج:PD-MV1020

إرسال استفسار

مستشعر الميكروويف عالي التردد

ملخص
هذا مستشعر رقمي عالي الدقة للميكروويف يبلغ نطاق كشفه 360 درجة وتردد العمل 5.8 جيجا هرتز. يعتمد على مبدأ دوبلر الذي يدمج الإرسال والاستقبال. إنها تعتمد MCU (وحدة التحكم الدقيقة) التي تزيد من دقتها بشكل كبير وتقلل من معدل الخطأ. إنها حساسة في المظهر وصغيرة الحجم في الهيكل. يمكن توصيله بشكل مستقل بالأحمال أو تثبيته بسهولة داخل وحدات الإضاءة باستخدام عاكس الضوء المصنوع من الزجاج أو البلاستيك. يتم تطبيقه على نطاق واسع في الممر، الحمام، المصعد، المنزل أو غيرها من المناطق العامة للحماية الأمنية أو توفير الطاقة. إنه ينطبق على العديد من براءات الاختراع التقنية وهو الخيار الأمثل لحياتك الذكية.

سمات
1. ضرر غير إشعاعي: طاقة الإرسال أقل من 0.3 ميجاوات، والتي لا تسبب ضررًا لجسم الإنسان.
2. أداء موثوق ومستقر: فهو يطبق تصفية RC والتصفية الرقمية في المعالجة الرقمية. إنه أيضًا
يستخدم تقنية الزناد الرقمي الصفري، أي أنه عند نقطة الصفر سيتم توصيله تلقائيًا أو فصله تلقائيًا. هو - هي
يعتمد رقاقة إدارة الطاقة لضمان أدائها المستقر في 100-240 فولت/تيار متردد.

تحديد

مصدر الطاقة: 100-240 فولت تيار متردد
تردد الطاقة: 50/60 هرتز
قوة النقل: <0.3 ميجاوات
معدل الحمولة:
1200 واط، الحد الأقصى، التنغستن (cosφ=1)(220-240VAC)
300 واط، الحد الأقصى، الفلورسنت (cosφ=0.5)(220-240VAC)
600 واط، الحد الأقصى، التنغستن (cosφ=1)(100-130VAC)
150 واط، الحد الأقصى، الفلورسنت (cosφ=0.5)(100-130VAC)
درجة حرارة العمل: -15 درجة مئوية ~ +70 درجة مئوية

مستوى الحماية: IP20، الفئة الثانية
تركيب الجلوس: في الداخل، تركيب السقف
نظام HF: موجة كهربائية 5.8 جيجا هرتز CW، نطاق ISM
زاوية الكشف: 360 درجة (تركيب السقف)
نطاق الكشف: 1-8 م (نصف القطر)
(قابل للتعديل) (تركيب السقف)
إعداد الوقت: 8sec-12min، (قابل للتعديل)
التحكم في الإضاءة: 10-1000LUX، (قابل للتعديل)
استهلاك الطاقة: 0.5 واط تقريبًا

معلومات الاستشعار

التطبيقات
يستطيع الميكروويف اختراق الزجاج والبلاستيك والخشب، وبالتالي يمكن تركيب حساس الميكروويف داخل الظل المصنوع من زجاج أو بلاستيك أو خشب بسماكة معينة. على سبيل المثال، التطبيق في الإضاءة، فقط في حالة إجراء الاتصال كما هو موضح أدناه، يمكنك تغيير الإضاءة الشائعة إلى إضاءة الاستشعار التلقائي.

وضع الاتصال الأول:
قم بتوصيل N، L بالطاقة؛ قم بتوصيل N، L’ بالحمل.
قم بتوصيل الحمل بـ L، وسيعمل الحمل عند اكتشاف الإشارة وسيتوقف عن العمل خلال وقت التأخير المحدد مسبقًا عندما لا تكون هناك إشارات تالية.

يمكنك أيضًا تركيب واحد أو أكثر داخل السقف أو الأرضية للتحكم في الممر بالكامل.
تذكير ودي: عند تركيب جهازي ميكروويف أو أكثر معًا، يجب عليك الحفاظ على مسافة 4 أمتار من بعضها البعض، وإلا فإن التداخل بينها سيؤدي إلى رد فعل خطأ.

طريقة الإعداد الأولى: مقياس الجهد
قد يستغرق الأمر بعض الوقت لضبط القيم قبل أن تلبي احتياجاتك.

(1) إعداد التحكم في الضوء
يمكن تعريفه في نطاق 10 ~ 1000 LUX. لتدوير المقبض بالكامل عكس اتجاه عقارب الساعة حوالي 10 لوكس، وفي اتجاه عقارب الساعة بالكامل حوالي 1000 لوكس. عند ضبط منطقة الكشف وإجراء اختبار المشي في وضح النهار، يجب عليك إدارة المقبض بالكامل في اتجاه عقارب الساعة.

(2) تحديد الوقت

يمكن تحديدها من 8 ثوانٍ (الدوران بالكامل عكس اتجاه عقارب الساعة) إلى 12 دقيقة (الدوران بالكامل في اتجاه عقارب الساعة). أي حركة يتم اكتشافها قبل انقضاء هذا الوقت ستعيد تشغيل المؤقت. يوصى بتحديد أقصر وقت لضبط نطاق الكشف وإجراء اختبار المشي.

ملحوظة:عندما يتم إيقاف تشغيل الضوء تلقائيًا، سيستغرق الأمر ثانية واحدة قبل أن يكون المستشعر جاهزًا للكشف عن حركة أخرى، أي أن الإشارة التي تم اكتشافها بعد ثانية واحدة فقط يمكن تشغيل الضوء تلقائيًا.

إنه مخصص بشكل أساسي لتعديل وقت التأخير من لحظة اكتشاف الإشارة وتشغيل الضوء تلقائيًا حتى إيقاف تشغيل الضوء تلقائيًا. يمكنك تحديد وقت التأخير حسب حاجتك العملية. ولكن من الأفضل تقليل وقت التأخير من أجل توفير الطاقة، نظرًا لأن مستشعر الميكروويف لديه وظيفة الاستشعار المستمر، أي أن أي حركة يتم اكتشافها قبل انقضاء وقت التأخير ستعيد تشغيل المؤقت وسيستمر الضوء في العمل. فقط إذا كان هناك إنسان في نطاق الكشف.

(3) إعداد نطاق الكشف (الحساسية)

نطاق الكشف هو المصطلح المستخدم لوصف نصف قطر الدائرة التقريبية المصبوبة على الأرض عند تركيبها على ارتفاع 2.5 متر. إن تدوير المقبض بالكامل في عكس اتجاه عقارب الساعة هو الحد الأدنى للنطاق، وفي اتجاه عقارب الساعة بالكامل هو الحد الأقصى.

ملحوظة:يتم اكتساب نطاق الكشف أعلاه في حالة الشخص الذي يتراوح طوله بين 1.6 إلى 1.7 مترًا وذو شكل متوسط ويتحرك بسرعة 1.0 إلى 1.5 متر/ثانية. إذا تغيرت مكانة الشخص وشكله وسرعة حركته، فسيتغير نطاق الكشف أيضًا.

يلاحظ:عند استخدام هذا المنتج، يرجى ضبط الحساسية (نطاق الكشف) على قيمة مناسبة ولكن الحد الأقصى لتجنب التفاعل غير الطبيعي الناتج عن سهولة اكتشاف الحركة الخاطئة عن طريق نفخ أوراق الشجر والستائر أو الحيوانات الصغيرة أو تداخل شبكة الكهرباء معدات كهربائية. كل ما ذكر أعلاه سيؤدي إلى رد فعل الخطأ. عندما لا يعمل المنتج بشكل طبيعي، يرجى محاولة خفض الحساسية بشكل مناسب، ثم اختباره.

تذكير ودي:عند تركيب جهازي ميكروويف أو أكثر معًا، يجب الحفاظ على مسافة 4 أمتار من بعضها البعض، وإلا فإن التداخل بينها سيؤدي إلى حدوث خطأ.

ملحوظة:يرجى عدم ضبط المقابض الوظيفية الثلاثة بشكل زائد. وذلك لأن المقابض الوظيفية الثلاثة كانت متصلة بالمكونات مباشرة، فهناك سدادة صغيرة في كل مكون من المكونات الثلاثة، عندما تقوم بضبط المقابض من البداية إلى النهاية، فإن الدوران المفرط سيتلف السدادة، ويؤدي إلى 360 درجة يستدير دون توقف. الحد الأقصى لنطاق الضبط هو 270 درجة، يرجى الانتباه إلى ذلك.

1. التثبيت على الجسم الهزاز سيؤدي إلى رد فعل خطأ.
2、الستارة المهتزة التي تهب عليها الرياح ستؤدي إلى رد فعل خطأ. يرجى اختيار المكان المناسب للتثبيت.
3. التثبيت في مكان مزدحم بحركة المرور سيؤدي إلى رد فعل خطأ.
4. الشرر الناتج عن بعض المعدات القريبة سيؤدي إلى رد فعل خطأ.

الخلل والحل

عيب	سبب الفشل	حل
فشل الحمل في العمل.	تم ضبط إضاءة الضوء بشكل غير صحيح.	ضبط إعداد الحمل.
	الحمل مكسور.	تغيير الحمل.
	الطاقة معطلة.	قم بتشغيل الطاقة.
الحمل يعمل طوال الوقت.	هناك إشارة مستمرة في منطقة الكشف.	التحقق من إعدادات منطقة الكشف.
يعمل الحمل عندما لا يتم اكتشاف إشارة حركة.	لم يتم تركيب المصباح بشكل جيد بحيث يفشل المستشعر في اكتشاف الإشارات الموثوقة.	أعد ضبط مكان التثبيت.
يعمل الحمل عندما لا يتم اكتشاف إشارة حركة.	يتم الكشف عن الإشارة المتحركة بواسطة المستشعر (الحركة خلف الجدار، حركة الأشياء الصغيرة، وما إلى ذلك)	التحقق من إعدادات منطقة الكشف.
يفشل الحمل في العمل عند اكتشاف إشارة الحركة.	سرعة الحركة سريعة جدًا أو أن منطقة الكشف المحددة صغيرة جدًا.	التحقق من إعدادات منطقة الكشف.

● يرجى التأكد من التثبيت الاحترافي.
● لأغراض السلامة، يرجى قطع التيار الكهربائي قبل عمليات التثبيت والإزالة.
● أي خسائر ناجمة عن التشغيل غير السليم، لا تتحمل الشركة المصنعة أي مسؤولية.

نحن ملتزمون بتعزيز جودة المنتج وموثوقيته، ومع ذلك، فإن جميع المكونات الإلكترونية لديها احتمالات معينة لتصبح غير فعالة، الأمر الذي سيؤدي إلى بعض المشاكل. عند التصميم، أولينا اهتمامًا بالتصميمات الزائدة عن الحاجة واعتمدنا حصة السلامة لتجنب أي مشاكل.
لا ينبغي نسخ هذه التعليمات، دون إذننا، لأي أغراض أخرى.
