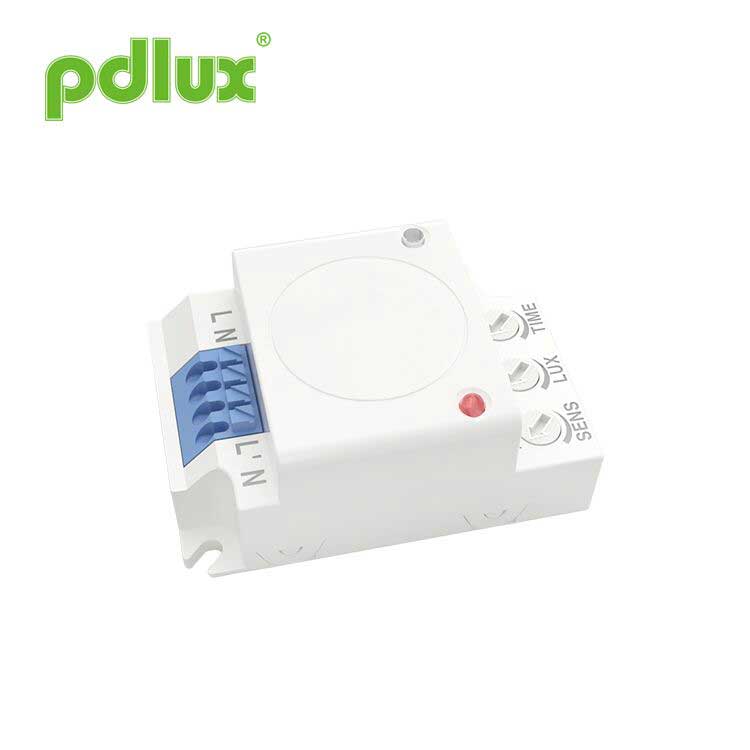

مستشعر رادار ISM بتردد 5.8 جيجا هرتز
يمثل مستشعر الرادار ISM بتردد 5.8 جيجا هرتز PD-MV1029B مفتاح مستشعر رقمي للميكروويف مصمم للعمل مع تغطية كشف شاملة بزاوية 360 درجة وتردد وظيفي يبلغ 5.8 جيجا هرتز. من خلال تسخير مبدأ دوبلر لنقل واستقبال الإشارات، يتضمن هذا الجهاز وحدة MCU (وحدة التحكم الدقيقة) داخل مركز التحكم الخاص به. تحسب وحدة MCU هذه بدقة نقطة العبور الصفرية للموجة الجيبية داخل شبكة الطاقة، مما يتيح للمفتاح العمل بدقة عند هذه النقطة. تعمل آلية التوقيت المتقدمة هذه على تعزيز مقاومة الجهاز للصدمات بشكل كبير وتقليل احتمالية الفشل بشكل كبير.
نموذج:PD-MV1029B
إرسال استفسار
ملخص
مستشعر الرادار ISM بتردد 5.8 جيجا هرتز PD-MV1029B عبارة عن مفتاح استشعار رقمي للميكروويف مزود باكتشاف نطاق 360 درجة وتردد تشغيل 5.8 جيجا هرتز. تطبيق مبدأ دوبلر لإرسال واستقبال الإشارات، يستخدم مركز التحكم MCU (وحدة التحكم الدقيقة)، تحسب بدقة نقطة الصفر للطاقة موجة جيبية للشبكة، والتبديل عند نقطة الصفر، وتحسين التأثير المقاومة، والحد بشكل كبير من معدل الفشل. مظهر رائع و هيكل مدمج، يمكن توصيله بالحمل بشكل مستقل، أو يمكن ذلك يمكن استخدامها في السكن غير المعدني، مثل داخل المصباح، وفي غيرها المنتجات الكهربائية. ويستخدم على نطاق واسع في الممرات والمراحيض والمصاعد، المنازل أو المناطق العامة الأخرى لحماية السلامة أو توفير الطاقة. إنه الخيار الأمثل لحياتك الذكية.
تحديد
| مصدر الطاقة | 100-240 فولت تيار متردد، 50 هرتز |
| الحمل المقدر | 1000 واط كحد أقصى (220-240 فولت تيار متردد) 400 واط كحد أقصى (100-130 فولت تيار متردد) |
| نظام التردد العالي | 5.8 جيجا هرتز (التردد المركزي) موجة كهربائية CW، نطاق ISM |
| نطاق الكشف | 3-9 م (نصف القطر) (قابل للتعديل) (تركيب السقف) 25 م ماكس. (قابل للتعديل)، (التثبيت على الحائط) (الحركة العمودية) |
| إعداد الوقت | 8sec-10min (قابل للتعديل) |
| التحكم في الضوء | 10-300LUX~ أثناء النهار (قابل للتعديل) |
| زاوية الكشف | 360 درجة (تركيب السقف) |
| استهلاك الطاقة في وضع الاستعداد | <0.5W |
| درجة حرارة العمل | -15 درجة مئوية ~ +70 درجة مئوية |
| رطوبة العمل | <95% رطوبة نسبية |
| سرعة حركة الحساس | 0.6 م / ث -1.5 م / ث |
| الجلوس التثبيت | في الداخل، تركيب السقف، تركيب الجدار IP20 |
معلومات الاستشعار
وظيفة
طريقة الإعداد: الجهدقد يستغرق الأمر بعض الوقت لضبط القيم قبل أن تلبي احتياجاتك.
مؤشر LED:
(1) عند إجراء أي تعديل لمقاييس فرق الجهد، يضيء مؤشر LED.
(2) عند إجراء أي تعديل لمقاييس الجهد، بعد ثانية واحدة من الانتهاء من الضبط، يومض مؤشر LED مرتين وينطفئ، ثم يقوم النظام بحفظ الوظيفة الدقيقة للضبط وحسابها تلقائيًا.
انتبه!
أبقِ مقياس الجهد بطيئًا عند الدوران، حيث سيحسب النظام باستمرار وفقًا للوضع المضبوط، وقد يؤدي السرعة جدًا إلى فقدان الوضع الأمثل!
-
(1) إعداد نطاق الكشف (الحساسية)
نطاق الكشف هو المصطلح المستخدم لوصف أنصاف أقطار صب دائرة تقريبًا على الأرض عند تثبيتها على ارتفاع 2.5 م. إن الدوران عكس اتجاه عقارب الساعة بالكامل هو الحد الأدنى المسافة، في اتجاه عقارب الساعة بالكامل هو الحد الأقصى. إذا كانت مكانة الشخص، تغيير الشكل وسرعة الحركة، سيتم الكشف أيضًا التغيير، أي أن السرعة الأعلى ستؤدي إلى الأقصر مسافة الكشف.
ملاحظة: عندما يستخدم المستخدم، يرجى ضبط حساسية المنتج إلى الموضع المناسب الذي يجب استخدامه، ولا تقم بضبط حساسية المنتج إلى الحد الأقصى، وذلك لتجنب سوء التشغيل الناجم عن الرياح نفخ الستائر والأشجار والحيوانات وشبكات الكهرباء والمعدات الكهربائية الناجمة عن تدخل البداية العادية بسبب الحساسية المفرطة. عندما يكون وجدت أن هناك أخطاء عادية في استخدام المنتج، يمكن للمستخدم حاول تقليل الحساسية بشكل مناسب لاختبار ما إذا كانت قد تحسنت. -
(2) إعداد التحكم في الضوء
يمكن تعديل قيمة إضاءة العمل في النطاق من 10-300LUX ~ أثناء النهار، والذي تم ضبطه للتحكم في الحث عتبة التحكم في بدء تشغيل الضوء البيئي، عكس اتجاه عقارب الساعة دوران حتى النهاية، قيمة إضاءة العمل على وشك 10لوكس؛ تدوير في اتجاه عقارب الساعة إلى النصف، يمكن تحديده في مجموعة من 10-300LUX؛ الاستمرار في التدوير حتى النهاية، و قيمة الإضاءة العاملة نهارية (24 صغيرة لا تتأثر بالإضاءة). عند اختبار أو ضبط منطقة الكشف خلال النهار، يجب إدارة هذا المقبض في اتجاه عقارب الساعة حتى النهاية، ولا بغض النظر عن مدى سطوع الضوء المحيط، يكون النظام في حالة اكتشاف والتحريض.
-
(3) تحديد الوقت
عندما يتحرك الهدف المكتشف، سيكون مخرج الاستشعار يتم تشغيله، وبمجرد توقف الهدف عن الحركة، سيقوم النظام بذلك قم بإيقاف تشغيل الإخراج تلقائيًا وفقًا لنهاية ضبط وقت التأخير (إعداد الوقت: السهم الذي يشير إلى "-" هو الحد الأدنى 8 ثواني؛ السهم الذي يشير إلى "+" هو الحد الأقصى 10 دقائق). أثناء عملية الإخراج التعريفي، الحركة الفعالة يتم اكتشاف المعلومات مرة أخرى في منطقة الاكتشاف الفعالة ويتم تحديث التأخير المحدد. انتظر 4 ثواني بعد إخراج النظام إيقاف قبل الاستشعار مرة أخرى.
مخطط سلك الاتصال
قم بتوصيل N، L بالطاقة؛ قم بتوصيل N، L’ مع الحمل.
التطبيقات
يمكن للميكروويف اختراق منتجات الزجاج والبلاستيك والسيراميك والخشب يمكن تركيبها بسماكة معينة من الزجاج والبلاستيك والسيراميك والخشب وغيرها من الأسطح غير المعدنية. على سبيل المثال، تطبق في المصابيح غير المعدنية منتجات مصابيح الظل، طالما أنك تتبع مخطط الأسلاك الصحيح اتصال، يمكنك بسهولة تحويل المصابيح العادية إلى الحث التلقائي مصابيح.
هناك خيارات متعددة للاستخدام الفعلي. يمكنك أيضًا وضع واحد أو أكثر PD-MV1029B مباشرة داخل السقف أو الأرضية للتحكم في الممر. تذكير دافئ: مسافة التثبيت بين اثنين أو أكثر يجب أن تكون المنتجات فوق 4 أمتار، وإلا فإنه سوف يسبب المتبادل التدخل يؤدي إلى سوء التشغيل.
| عيب | سبب الفشل | حل |
| فشل الحمل في العمل. | تم ضبط إضاءة الضوء بشكل غير صحيح | ضبط إعداد الحمل. |
| الحمل مكسور. | تغيير الحمل. | |
| الطاقة معطلة. | قم بتشغيل الطاقة. | |
| الحمل يعمل طوال الوقت. | هناك إشارة مستمرة في منطقة الكشف. | التحقق من إعدادات منطقة الكشف. |
| الحمل يعمل عندما يكون هناك لم يتم الكشف عن إشارة الحركة. | عدم تركيب المصباح بشكل جيد مما يؤدي إلى فشل المستشعر كشف إشارات موثوقة. | أعد ضبط مكان التثبيت. |
| يتم الكشف عن الإشارة المتحركة بواسطة المستشعر (الحركة خلف الجدار، حركة الأشياء الصغيرة، الخ.) | التحقق من إعدادات منطقة الكشف. | |
| فشل الحمل في العمل عندما تم اكتشاف إشارة حركة. | سرعة الحركة سريعة جدًا أو الكشف المحدد المنطقة صغيرة جدًا. | التحقق من إعدادات منطقة الكشف. |
ستؤدي المواقف التالية إلى رد فعل خطأ.
1. التثبيت على الجسم الهزاز سيؤدي إلى رد فعل خطأ.
2、الستارة المهتزة التي تهب عليها الرياح ستؤدي إلى رد فعل خطأ. الرجاء تحديد مكان مناسب للتثبيت.
3. التثبيت في مكان مزدحم بحركة المرور سيؤدي إلى رد فعل خطأ.
4. الشرر الذي تنتجه بعض المعدات القريبة سيؤدي إلى رد فعل خطأ.
ستؤدي المواقف التالية إلى رد فعل خطأ.
● يرجى التأكد من التثبيت الاحترافي.
● لأغراض السلامة، يرجى قطع التيار الكهربائي قبل التثبيت والإزالة العمليات.
● أي خسائر ناجمة عن عملية غير سليمة، لا الشركة المصنعة تحمل أي مسؤولية.
هذا الدليل مخصص لبرمجة المحتوى الحالي لهذا المنتج
أي تغييرات وتعديلات على الشركة المصنعة دون سابق إنذار!
يمنع منعا باتا نسخ محتويات دليل التعليمات لأي شخص
غرض آخر دون الحصول على إذن من الشركة.
