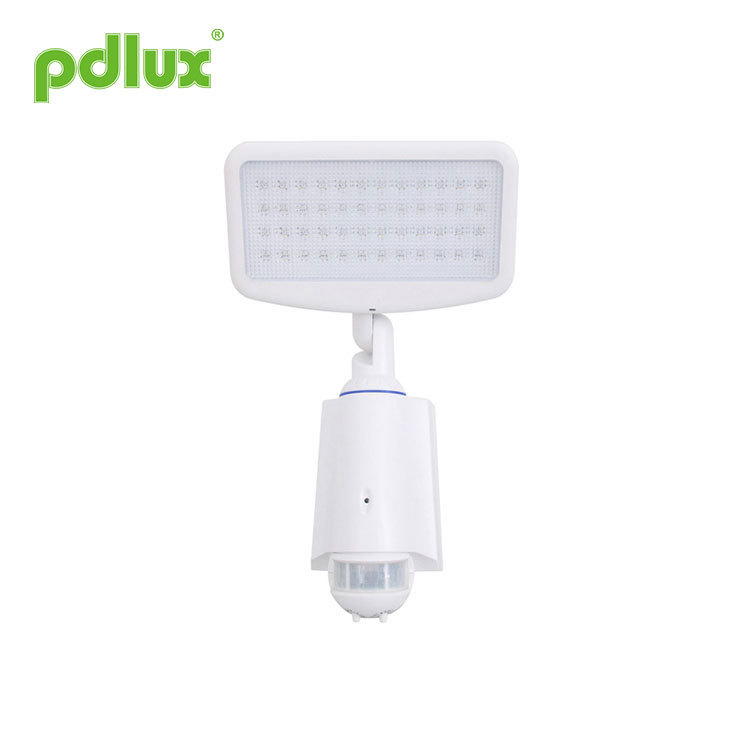

48 مصباح LED بمستشعر للطاقة الشمسية

تعليمات مصباح مستشعر الطاقة الشمسية PD-SLL48

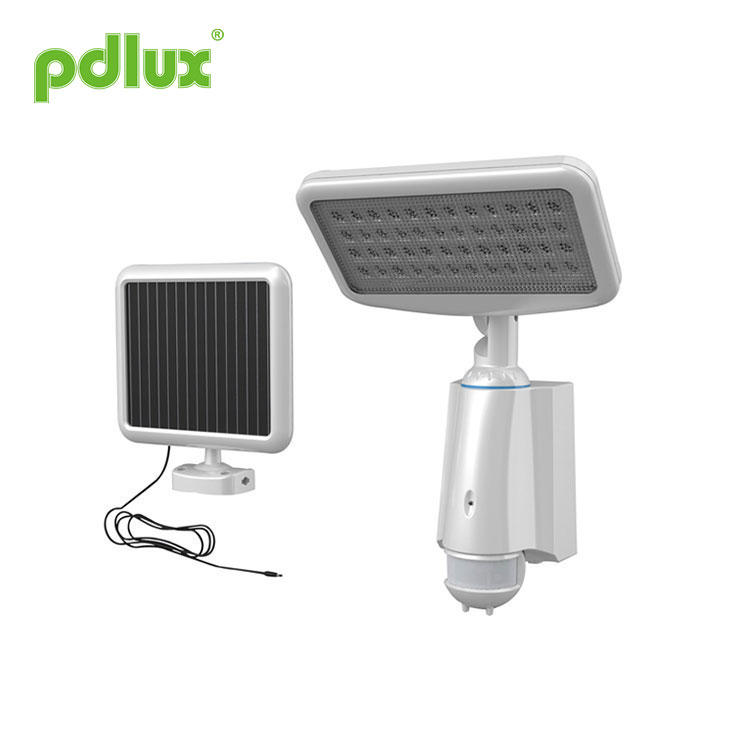

ماذا يوجد داخل العبوة

• 48 ضوء LED مصفوفة مع كاشف للحركة
• لوحة شاحن للطاقة الشمسية
• دليل الاستخدام

ملاحظة: عناصر التعبئة والتغليف

ملاحظة: يرجى الشراء حسب الطلب.

مقدمة

شكرًا لك على شراء مصباح LED يعمل بالطاقة الشمسية مع 48 مصباح LED للأمان يعمل بالحركة
بفضل إعداده السهل وتصميمه خفيف الوزن، يتوافق الضوء مع جميع احتياجات الإضاءة الخاصة بك. لقد تم تصنيعه لتوفير سنوات عديدة من الخدمة باستخدام الطاقة الشمسية الصديقة للبيئة.

تحديد

• لا تتخلص من البطارية في النار. قد يؤدي ذلك إلى حدوث انفجار.
• لا تعرض الضوء للنار أو الحرارة الشديدة حيث قد تنفجر البطارية.
• لا تغطس في الماء.
• لا تنظر أبدًا مباشرة إلى الضوء أو توجهه إلى عيون شخص آخر.
• اتبع نصائح السلامة المناسبة لمنع السقوط من على السلم.
• راجع دليل سلامة البناء المحلي الخاص بك إذا لزم الأمر لتثبيت وحدة الإضاءة في المبنى.

ضمان محدود لمدة سنة واحدة

• لا ينطبق هذا الضمان على الأضرار الناجمة عن سوء الاستخدام أو التثبيت/التوصيل غير الصحيح.
• لا يغطي هذا الضمان الملحقات أو المصابيح أو البطاريات أو الحوادث أو التعديلات أو الاستخدام أو الإصلاح غير المصرح به أو الإهمال أو سوء الاستخدام أو إساءة الاستخدام أو الأضرار أو العيوب الناتجة عن البلى العادي (بما في ذلك الرقائق أو الخدوش الباهتة أو السحجات أو تغير اللون بسبب الاستخدام أو التعرض لأشعة الشمس)، أو عدم اتباع تعليمات الرعاية والصيانة، والحرائق، والفيضانات، وقضاء الله.
• لا يشمل هذا الضمان المسؤولية عن الأضرار العرضية أو التبعية.

دليل التثبيت

• يجب تركيب وحدة الإضاءة على سطح مستو وثابت.
• تجنب وضع أشياء أمام كاشف الحركة مما قد يؤثر على أداء الكشف.
• تجنب تركيب الضوء بالقرب من مكيف الهواء، أو السخان المركزي، أو نظام الجهد العالي.
• تجنب وضع رأس كاشف الحركة في اتجاه حركة المرور في الشارع أو الحركات الأخرى. سيؤدي هذا إلى ظهور مشغل خاطئ يؤدي إلى إضاءة الضوء بشكل مفرط واستنزاف عمر البطارية.
• يعد اكتشاف الحركة أكثر حساسية للحركة عبر الجهاز وأقل حساسية للحركة التي تتحرك باتجاهه أو بعيدًا عنه (انظر الصور أدناه).
• ينبغي وضع لوحة شحن الطاقة الشمسية في منطقة مشمسة حيث يمكن جمع أقصى قدر من ضوء الشمس. عادةً، يجب أن يواجه اللوح الشمسي الاتجاه (جنوبًا) حيث يمكن لضوء الشمس أن يشحن اللوح لمدة 3 ساعات على الأقل يوميًا (5 ساعات يوميًا إذا كان خلف الزجاج). يُقترح شحن الضوء لمدة 24 ساعة قبل الاستخدام الأول.
• استخدم قطعة قماش مبللة ناعمة لتنظيف لوحة الشاحن بشكل دوري (مرة واحدة على الأقل سنويًا) لتجنب انخفاض مخرج الطاقة بسبب الغبار المتراكم.

تعديل الزاوية حولها حساسية عالية من نشاط الحركة القادم عبر الكاشف. تعديل زاوية التقلب حساسية منخفضة من النشاط الحركي القادم نحو الكاشف.

مخطط طيفي

إجراء الإعداد السريع

1. يرجى إبقاؤه بعيدًا عن متناول الأطفال. 2. يمكن تثبيت هذا المنتج في الهواء الطلق، ولكننا نقترح استخدامه ضد المطر/العاصفة والأضواء العالية.

1. ضع علامة على الحائط حيث تريد تركيب الضوء.
2. حفر جميع الثقوب الأربعة.
ضع الحامل على الحائط باستخدام مثبتات من النايلون (إذا لزم الأمر) ومسامير.

3. يرجى توصيل البطارية وفقًا للرسم التخطيطي الموجود في جزء التحذير من كتاب التعليمات، وتجميع غطاء البطارية كما كان.
4. قم بتحريك الضوء داخل الحامل، ثم قم بربط المسمار السفلي.

5. قم بتركيب لوح الطاقة الشمسية بالمسامير. ضبط الاتجاه.

6. ضع لوح الطاقة الشمسية في مكان مشمس.

7. اضبط اتجاه كاشف الحركة.

يمكن ضبطه على نطاق من 8 ثوانٍ (دوران عكس اتجاه عقارب الساعة حتى النهاية) إلى 3 دقائق (دوران في اتجاه عقارب الساعة حتى النهاية). سيعيد المؤقت العد عندما يكتشف المستشعر إشارة متحركة قبل نهاية المرة الأخيرة، لذلك ننصحك من الأفضل ضبط الوقت على الحد الأدنى عند إجراء اختبار نطاق الكشف أو اختبار المشي. ملحوظة: يحتاج المستشعر إلى الانتظار لمدة ثانية واحدة لإعادة العمل بعد انطفاء الضوء. فقط بعد انتهاء الوقت، سيضيء الضوء مرة أخرى عند اكتشاف الإشارة. يشير هذا النطاق إلى نصف قطر المنطقة الدائرية التي تظهر على الأرض عند تركيب الضوء على ارتفاع 2.5 متر. الحد الأدنى لنطاق الكشف (ما يقرب من 4 أمتار في نصف القطر) يدور بعكس اتجاه عقارب الساعة حتى النهاية. الحد الأقصى لنطاق الكشف (حوالي 15 مترًا في نصف القطر) يدور في اتجاه عقارب الساعة حتى النهاية.

تنبيه: عند استخدام هذا المنتج، يرجى ضبط الحساسية على الموضع المناسب الذي تحتاجه، يرجى عدم ضبط الحساسية إلى الحد الأقصى، لتجنب عدم عمل المنتج بشكل طبيعي بسبب الحركة الخاطئة. نظرًا لأن الحساسية عالية جدًا، فمن السهل اكتشاف الخطأ الحركة عن طريق هبوب الرياح لأوراق الشجر والستائر والحيوانات الصغيرة، والحركة الخاطئة عن طريق تداخل شبكة الكهرباء والمعدات الكهربائية. كل تلك تؤدي إلى أن المنتج لا يعمل بشكل طبيعي!
عندما لا يعمل المنتج بشكل طبيعي، يرجى محاولة خفض الحساسية بشكل مناسب ثم اختباره.

حلول لمنع تداخل نبض شبكة الطاقة مع المنتجات:
نظرًا لاختلاف شبكة طاقة التداخل الإقليمية، فإن نبض التداخل غير مؤكد، لذلك لا يُقترح على المستخدم ضبط الحساسية إلى الحد الأقصى عند الاستخدام. اقتراح: يرجى تثبيت وضبط الحساسية على المسافة المناسبة باستخدام، لا تقم بضبطها أقصى حساسية لمنع سوء التشغيل.

8. اضبط اتجاه رأس الضوء.

9. أدخل قابس السلك من اللوحة الشمسية في الجهاز
أسفل الضوء.
تأكد من توصيل قابس السلك بالكامل.

الدليل التشغيلي

1. تركيب البطارية

ضوء LED بالطاقة الشمسية، جهد البطارية 7.4 فولت، 1800 مللي أمبير، زاوية الاستشعار> 150 درجة، في الإضاءة الكاملة، وقت العمل المستمر> 4 ساعات.

2. وضع الاختبار:

قبل الاختبار، قم بإزالة البراغي الموجودة في الخلف، ثم قم بإزالة الغطاء الخلفي؛ قم بتوصيل البطارية (1800 مللي أمبير) بالجهازموصلات الطاقة، سيتم تشغيل النظام وسيشير مؤشر LED الأحمر إلى تشغيل الضوء؛ سيتم إيقاف تشغيل ضوء LED للإشارة بعد ذلكالاحماء النظام.

3. تماثيل "الإيقاف".

سيكون النظام في نموذج "الحماية من انقطاع التيار الكهربائي". لا توجد وظيفة كشف الحركة. يستهلك أقل من 25UA.

4. تماثيل "السيارات".

سيقبل النظام الضبط اليدوي لـ "Delay Time" و"Sensi Tivity".
يمكن تعديل "وقت التأخير" من 10 ثوانٍ إلى 3 دقائق.
يمكن تعديل "Sensi Tivity" إلى 15 مترًا (22 درجة مئوية).
سطوع أضواء LED: خارج <10 لوكس.

عندما تكون قيم التحكم في الإضاءة الخارجية > 200LUX، سيقوم النظام بإيقاف تشغيل مستشعر PIR؛
استهلاك الطاقة: <3MA
التيار الكهربائي: 380 ~ 430 مللي أمبير (عندما تكون جميع الأضواء مضاءة بالكامل)
عندما تكون الطاقة أقل من <6.4 فولت، يتم إيقاف تشغيل النظام.
عندما تكون البطارية أقل من 6.6 فولت، سيومض ضوء إشارة LED كل 30 ثانية لمدة 8
ساعات وبعد 8 ساعات لا يكتمل الجهد لاستمرار العمل.
عندما تكون الطاقة أقل من <6.2 فولت، سيدخل النظام في وضع "إيقاف الطاقة"، التيار <25UA.

5. تماثيل "ON".

سيتم تشغيل جميع الأضواء في ظل ضبط النظام على "ON". وسيقوم النظام بتقليل السطوع إلى 70lux(≥
1/3 من السطوع الأصلي) مع عدم اكتشاف أي حركة لمدة 8 دقائق.
التيار الكهربائي: 500 ~ 600MA
عندما تكون الطاقة أقل من <6.4 فولت، يتم إيقاف تشغيل النظام
عندما تكون البطارية أقل من 6.6 فولت، سيومض ضوء إشارة LED كل 30 ثانية لمدة 8
ساعات وبعد 8 ساعات لا يكتمل الجهد لاستمرار العمل.
عندما تكون الطاقة أقل من <6.2 فولت، سيدخل النظام في وضع "إيقاف الطاقة". التيار <25UA.

6. إدارة أوكي

الجهد الدافع هو 9V، والحد الأقصى للتيار الكهربائي هو 650MA.
عند توصيله بمحول طاقة خارجي، سيومض ضوء مؤشر LED مرة واحدة.

بعض المشاكل وطريقة حلها

1. الحمل لا يعمل:
ج: يرجى التحقق مما إذا كانت أسلاك توصيل الطاقة والحمل صحيحة؛
ب: يرجى التحقق مما إذا كان الحمل جيدًا؛
ج: يرجى التحقق مما إذا كانت مجموعة مصابيح العمل تتوافق مع الإضاءة المحيطة.

2. الحساسية ضعيفة:
ج: يرجى التحقق مما إذا كان هناك عائق أمام نافذة الكشف لتفعيل استقبال الإشارة؛
ب: يرجى التحقق مما إذا كانت درجة الحرارة المحيطة مرتفعة جدًا؛
ج: يرجى التحقق مما إذا كان مصدر إشارة الحث موجودًا في مجالات الكشف؛
د: يرجى التحقق مما إذا كان ارتفاع التثبيت يتوافق مع الارتفاع الموضح في التعليمات؛
ه: يرجى التحقق مما إذا كان الاتجاه المتحرك صحيحًا.

3. لا يمكن لمصباح الاستشعار إيقاف الحمل تلقائيًا:
ج: يرجى التحقق مما إذا كانت هناك إشارة مستمرة في مجال الكشف؛
ب: يرجى التحقق مما إذا كان إعداد الوقت هو الأطول؛
ج: يرجى التحقق مما إذا كانت الطاقة تتوافق مع التعليمات؛
د: يرجى التحقق مما إذا كانت درجة الحرارة بالقرب من مصباح المستشعر تتغير بشكل واضح، مثل مكيف الهواء أو التدفئة المركزية وما إلى ذلك.

1. عند مغادرة المصنع، يتم فصل البطارية. يرجى توصيل البطارية عند استخدام المنتج.
2. عند عدم استخدام المنتج أو الحفاظ عليه لفترة طويلة، يرجى فصل البطارية.

3. يمكن أن تعمل مصابيح LED التسلسلية عند تثبيت جميع الأختام في مكانها.
4. يرجى عدم إزالة المصباح الآخر أو توصيله عند تشغيله.
5. عندما تتلف مصابيح LEDS في المسلسل، فإنك تحتاج إلى فني ذي خبرة لإصلاحها باستخدام نفس مصابيح LED ذات التصنيف.

● عند استخدامه في بيئات مختلفة، يرجى عدم ضبط الحساسية على أعلى مستوى.
لأن ذلك قد يؤدي بسهولة إلى حدوث خلل.
● يرجى التأكد من التثبيت الاحترافي.
● يرجى قطع التيار الكهربائي قبل عمليات التثبيت والإزالة.
● تأكد من قطع التيار الكهربائي لأغراض السلامة.
● تسبب التشغيل غير السليم في خسائر، والشركة المصنعة لا تتحمل أي مسؤولية.

نحن ملتزمون بتعزيز جودة المنتج وموثوقيته، ومع ذلك، فإن جميع المكونات الإلكترونية لديها احتمالات معينة لتصبح غير فعالة، الأمر الذي سيؤدي إلى بعض المشاكل. عند التصميم، أولينا اهتمامًا بالتصميمات الزائدة عن الحاجة واعتمدنا حصص السلامة لتجنب أي مشاكل.
لا ينبغي نسخ هذه التعليمات، دون إذننا، لأي أغراض أخرى.
